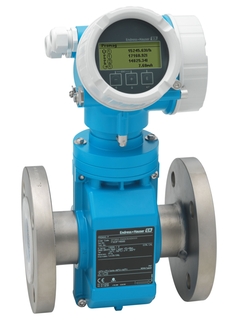

Электромагнитный расходомер Endress+Hauser Promag P 200
Описание
Promag P разработан для измерения коррозийных сред при высоких температурах в химических и общепромышленных процессах.
- Измерение производится в двух направлениях и на него практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Разработан для измерения коррозийных сред при высоких температурах в химических и общепромышленных процессах
Описание расходомера Endress+Hauser Promag P 200
Promag P разработан для измерения коррозийных сред при высоких температурах в химических и общепромышленных процессах. Благодаря уникальной технологии питания по сигнальной цепи датчик Promag P 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Благодаря искробезопасному исполнению (Ex ia) датчик гарантирует наивысший уровень эксплуатационной безопасности во взрывоопасных зонах. Технология Heartbeat обеспечивает постоянную безопасность процесса.
- Измерение производится в двух направлениях и на него практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Разработан для измерения коррозийных сред при высоких температурах в химических и общепромышленных процессах
Преимущества
- Универсальное применение — большое разнообразие смачиваемых материалов
- Энергосберегающее измерение расхода — благодаря полнопроходной конструкции отсутствует потеря давления
- Не требует технического обслуживания — нет движущихся частей
- Удобное подключение устройства — отдельный отсек с клеммами для подключения
- Безопасность эксплуатации — благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать устройство
- Встроенная функция для самопроверки и диагностики — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Promag P 200
| Принцип измерения | Электромагнитные расходомеры |
| Заголовок для продукта | Расходомер для самых высоких рабочих температур с уникальной технологией питания по сигнальной цепи. Предназначен для применения в агрессивных жидкостях и высокотемпературных средах. |
| Функции датчика | Разнообразие областей применения — широкий выбор смачиваемых материалов. Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания — подвижные части отсутствуют. Номинальный диаметр: макс. DN 200 (8″). Все распространенные сертификаты по взрывозащищенному исполнению. Футеровка: PTFE или PFA. |
| Особенности преобразователя | Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Проверка без прерывания процесса — технология Heartbeat . Loop-powered technology. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area). |
| Диапазон номинальных диаметров | DN 15…200 (½…8″) |
| Смачиваемые материалы | Футеровка: PFA; PTFE Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал; платина |
| Измеряемые параметры | Объемный расход, массовый расход |
| Макс. погрешность измерения | Объемный расход ±0,5 % ИЗМ ± 2 мм/с (0,08 дюйм/с) |
| Диапазон измерения | 4 дм³/мин… 1100 м³/ч (1…4850 гал/мин) |
| Макс. рабочее давление | PN 40, класс 300, 20K |
| Диапазон температур продукта | Материал футеровки PFA: –20…+150 °C (–4…+302 °F) Материал футеровки PTFE: -40…+130 °C (-40…+266 °F) |
| Диапазон окружающей температуры | Материал фланца – углеродистая сталь: –10…+60 °C (+14…+140 °F) Материал фланца – нержавеющая сталь: –40…+60 °C (–40…+140 °F) |
| Материал корпуса сенсора | AlSi10Mg, с покрытием |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием |
| Степень защиты | IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством местного дисплея и управляющего ПО Возможно использование выносного дисплея |
| Выходные сигналы | 4…20 мА HART (пассивный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | 18…35 В пост. тока (4…20 мА HART с импульсным/частотным/релейным выходом или без него) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, JPN |
| Другие сертификаты и нормативы | |
| Безопасность изделия | CE, C-Tick |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | CRN, PED |
| Сертификаты на материалы | Материал 3.1 |
| Гигиенические сертификаты и нормативы | Разрешения на применение с питьевой водой: ACS, NSF 61 |
Характеристики
| Модель | P 200 |
