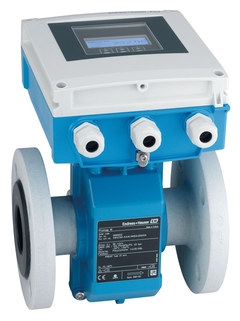

Электромагнитный расходомер Endress+Hauser Promag W 400
Описание
Наличие международных сертификатов на использование в коммерческом учете, а также для работы с питьевой водой позволяет применять Promag W в широком диапазоне применений.
- Измерение производится в двух направлениях, и на него практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Оптимизирован для измерения параметров воды, в том числе питьевой и технологической, а также промышленных и бытовых сточных вод
Описание расходомера Endress+Hauser Promag W 400
Наличие международных сертификатов на использование в коммерческом учете, а также для работы с питьевой водой позволяет применять Promag W в широком диапазоне применений. Прибор поставляется как в компактном, так и в раздельном исполнении. Promag W 400 сокращает трудозатраты и издержки благодаря широкой функциональности его преобразователя, оптимизированного для применения в водоочистке/водоотведении. А технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
- Измерение производится в двух направлениях, и на него практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Оптимизирован для измерения параметров воды, в том числе питьевой и технологической, а также промышленных и бытовых сточных вод
Преимущества
- Надежное измерение — точные измерения даже при отсутствии прямых участков до и после расходомера
- Гибкая установка — сенсор с фиксированными или подвижными фланцами
- Защита от коррозии по стандарту EN ISO 12944 для установки под землей или погруженным под воду на постоянной основ
- Повышенная готовность предприятия — датчик полностью соответствует отраслевым требованиям
- Безопасность эксплуатации — благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать прибор
- Быстрая настройка без дополнительного программного и аппаратного обеспечения — встроенный веб-сервер
- Встроенные функции самоповерки и диагностики — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Promag W 400
| Принцип измерения | Электромагнитные расходомеры |
| Заголовок для продукта | Универсальный стандартный расходомер для водоснабжения и водоотведения. Надежное измерение при постоянной точности с проходом на входе 0 x DN и без потери давления. Идеально подходит для измерения воды, например, питьевой воды, хозяйственной воды и промышленных/коммунальных сточных вод. |
| Функции датчика | Гибкость применения – датчик с приварными или подвижными присоединениями к процессу. Пригодность для различных условий эксплуатации защита от коррозии соответствует стандарту EN ISO 12944 для подземных и подводных условий применения. Повышенная эксплуатационная готовность установки – датчик соответствует современным отраслевым требованиям. Сертификат на применение с питьевой водой. Степень защиты IP68 (защитная оболочка типа 6P). Одобрено для передачи в MI-001/OIML R49. |
| Особенности преобразователя | Безопасная работа – прибор не требуется открывать благодаря дисплею с сенсорным управлением и фоновой подсветкой. Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Проверка без прерывания процесса — технология Heartbeat . Корпус преобразователя из прочного поликарбоната или алюминия. Доступ по беспроводной локальной сети (WLAN). Встроенный регистратор данных: мониторинг измеренных значений. |
| Диапазон номинальных диаметров | DN 25…2400 (1…90″) |
| Смачиваемые материалы | Футеровка: Твердая резина : 0 … +80 °C (+32 …+176 °F) Футеровка: полиуретан: 20 …+50 °C (–4 … +122 °F) Футеровка: PTFE: –20 … +90 °C (–4 … +194 °F) Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал |
| Измеряемые параметры | Объемный расход, проводимость, массовый расход |
| Макс. погрешность измерения | Объемный расход (стандартное исполнение): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйма/с) Объемный расход (опция): ±0,2 % ИЗМ ± 2 м/с (0,08 дюйма/с), Линейная погрешность |
| Диапазон измерения | 9 дм³/мин… 162 000 м³/ч (2,5 гал/мин… 100000 гал/мин) |
| Макс. рабочее давление | PN 40, класс 300, 20K |
| Диапазон температур продукта | Материал футеровки твердая резина: 0…+80 °C (+32…+176 °F) Материал футеровки полиуретан: -20….+50 °C (-4 … +122 °F) Материал футеровкиl PTFE: –20 … +90 °C (–4 … +194 °F) |
| Диапазон окружающей температуры | Материал футеровки твердая резина: 0…+80 °C (+32…+176 °F) Материал футеровки полиуретан: -20…+50 °C (-4…+122 °F) |
| Материал корпуса сенсора | DN 25 … 300 (1 … 12″): AlSi10Mg, с покрытием DN 25 … 2000 (1 … 78″): углеродистая сталь с защитным лаком Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием Корпус клеммного отсека датчика (опция): поликарбонат |
| Материал корпуса преобразователя | Поликарбонат; AlSi10Mg, с покрытием |
| Степень защиты | Компактное исполнение: IP66/67, защитная оболочка типа 4X Сенсор, раздельное исполнение (стандарт): IP66/67, защитная оболочка типа 4X Сенсор, раздельное исполнение (опция): IP68, защитная оболочка типа 6P, с защитным покрытием соответствует EN ISO 12944 C5‐M/Im1/Im2/Im3 Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Возможная настройка посредством местного дисплея, Веб-браузера и управляющего ПО |
| Выходные сигналы | 3 выхода: 0‐20 мА/4‐20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) Импульсный/частотный выход (пассивный) Релейный выход (пассивный) |
| Входные сигналы | Входной сигнал состояния |
| Цифровая связь | HART, PROFIBUS DP, EtherNet/IP, Modbus RS485 |
| Источник питания | 100…240 В перем. тока/24 В перем./пост. тока |
| Сертификаты на взрывозащиту | cCSAus |
| Метрологические нормативы и сертификаты | Калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR Коммерческий учет в соответствии с MI‐001 или OIML R49 (опциональный класс I в сочетании с прямым входным участком 0DN) |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | Материал 3.1 |
| Гигиенические сертификаты и нормативы | Сертификат на использование в питьевой воде: ACS, KTW/W270, NSF 61, WRAS BS 6920 |
Характеристики
| Модель | W 400 |
