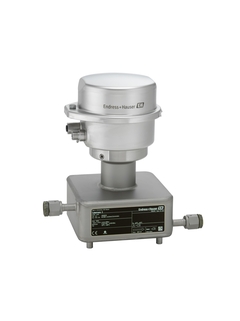

Кориолисовый массовый расходомер Endress+Hauser Proline Cubemass C 100
Описание
Cubemass C — это идеальный датчик для измерения самых малых расходов в салазках, испытательных стендах и промышленной робототехнике.
- Принцип измерения работает независимо от физических свойств жидкости, таких как вязкость или плотность
- Точное измерение самых малых количеств жидкостей и газов.
Описание расходомера Endress+Hauser Proline Cubemass C 100
Cubemass C — это идеальный датчик для измерения самых малых расходов в салазках, испытательных стендах и промышленной робототехнике. Ни высокое давление, ни переменный поток не влияют на его точность. Сверхкомпактный датчик обеспечивает полную производительность на минимальной площади и позволяет легко интегрировать систему. Технология Heartbeat обеспечивает надежность измерений и проверку соответствия требованиям.
- Принцип измерения работает независимо от физических свойств жидкости, таких как вязкость или плотность
- Точное измерение самых малых количеств жидкостей и газов.
Преимущества
- Экономия места при установке — компактная однотрубная конструкция
- Меньшее количество точек измерения процесса — многопараметрическое измерение (расход, плотность, температура)
- Подходит для салазок — легкий датчик
- Компактный преобразователь — полная функциональность на минимальной площади.
- Экономия времени при локальном управлении без дополнительного программного и аппаратного обеспечения — встроенный веб-сервер
- Встроенная верификация — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Proline Cubemass C 100
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Компактный датчик для работы с небольшими объемами продукта с компактным, легкодоступным преобразователем. Точное измерение минимальных объемов жидкостей и газов. |
| Функции датчика | Компактное однотрубное исполнение. Меньше точек измерения — многопараметрическое измерение (расход, плотность, температура). Suitable for skids – lightweight sensor. Номинальный диаметр: DN 1 … 6 (¹⁄₂₄… ¹⁄₄»). Давление процесса не более 400 бар (5800 psi). Температура среды до +205 °C (+401 °F). |
| Особенности преобразователя | Компактный преобразователь — полная функциональность в ограниченном пространстве. Time‐saving local operation without additional software and hardware – integrated web server. Проверка без прерывания процесса — технология Heartbeat . Прочный, сверхкомпактный корпус преобразователя. Pre‐configured plug connector. Доступен локальный дисплей. |
| Диапазон номинальных диаметров | DN 1…6 (¹⁄₂₄…¹⁄4″). |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L) Присоединение: 1.4539 (904L); 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,1 % Объемный расход (жидкость): ±0,1 % Массовый расход (газ): ±0,5 % Плотность (жидкость): ±0,0005 г/см3 |
| Диапазон измерения | 0..1000 кг/ч |
| Макс. рабочее давление | PN 40, Класс 300, 10K, 400 бар (5800 фунт/кв. дюйм) |
| Диапазон температур продукта | -50….+205 °C (–58 … +401 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: -40…+60 °C (-40…+140 °F) Опция: -50….+60 °C (-58 … +140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304) |
| Степень защиты | Стандартное исполнение: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
| Выходные сигналы | 4…20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET |
| Источник питания | 20…30 В пост. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO, NEPSI |
| Безопасность изделия | CE, C-Tick |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR |
Характеристики
| Модель | C 100 |
