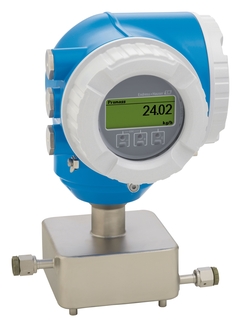

Кориолисовый массовый расходомер Endress+Hauser Proline Cubemass C 300
Описание
Cubemass C — это идеальный датчик для измерения самых малых расходов в салазках, испытательных стендах и промышленной робототехнике.
- Принцип измерения работает независимо от физических свойств жидкости, таких как вязкость или плотность
- Точное измерение самых малых количеств жидкостей и газов.
Описание расходомера Endress+Hauser Cubemass C 300
Cubemass C — это идеальный датчик для измерения самых малых расходов в салазках, испытательных стендах и промышленной робототехнике. Ни высокое давление, ни переменный поток не влияют на его точность. Благодаря компактному преобразователю Cubemass C 300 обеспечивает высокую гибкость в эксплуатации и системной интеграции: доступ с одной стороны, удаленный дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает надежность измерений и проверку соответствия требованиям.
- Принцип измерения работает независимо от физических свойств жидкости, таких как вязкость или плотность
- Точное измерение самых малых количеств жидкостей и газов.
Преимущества
- Экономия места при установке — компактная однотрубная конструкция
- Меньшее количество точек измерения процесса — многопараметрическое измерение (расход, плотность, температура)
- Подходит для установки на салазках — легкий датчик
- Полный доступ к технологической и диагностической информации — многочисленные, свободно комбинируемые входы/выходы и полевые шины
- Снижение сложности и разнообразия — свободно конфигурируемая функциональность входов/выходов
- Встроенная проверка — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Cubemass C 300
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Компактный датчик для работы с небольшими объемами продукта с компактным, легкодоступным преобразователем. Точное измерение минимальных объемов жидкостей и газов. |
| Функции датчика | Компактное однотрубное исполнение. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Suitable for skids – lightweight sensor. Номинальный диаметр: DN 1 … 6 (¹⁄₂₄ … ¹⁄₄»). Давление процесса: до 400 бар (5800 psi). Температура среды до +205 °C (+401 °F). |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея. |
| Диапазон номинальных диаметров | DN 1…6 (¹⁄₂₄…¹⁄₄») |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L) Соединение: 1.4539 (904L); 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10 % Объемный расход (жидкость): ±0,10 % Массовый расход (газ): ±0,50 % Плотность (жидкость): ±0,0005 г/см3 |
| Диапазон измерения | 0…1000 кг/ч |
| Макс. рабочее давление | PN 40, класс 300, 10K, 400 бар (5800 psi) |
| Диапазон температур продукта | –50…+205 °C (–58…+401 °F) |
| Диапазон окружающей температуры | Стандартный вариант: -40…+60 °C (-40…+140 °F) Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L |
| Степень защиты | IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством локального дисплея и управляющего ПО Доступен выносной дисплей |
| Выходные сигналы | 3 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА WirelessHART 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Входной сигнал состояния Вход 4…20 мА |
| Цифровая связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания | 24 В пост. тока 100…230 В перем. тока 100…230 В перем. тока / 24 В пост. тока (безопасная зона)» |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Функциональная безопасность | Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | Материал 3.1 |
Характеристики
| Модель | C 300 |
