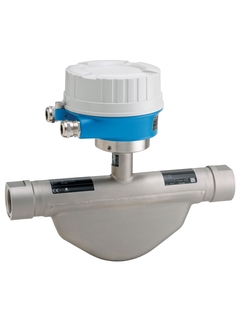

Кориолисовый массовый расходомер Endress+Hauser Proline Promass G 100
Описание
Promass G обеспечивает безопасное и точное измерение жидкостей и газов в условиях высокого давления до 350 бар (5080 psi).
- Принцип измерения работает независимо от физических свойств жидкости, таких как вязкость или плотность
- Точное измерение жидкостей и газов в условиях высокого давления.
Описание расходомера Endress+Hauser Proline Promass G 100
Promass G обеспечивает безопасное и точное измерение жидкостей и газов в условиях высокого давления до 350 бар (5080 psi). Разрывной диск и резьбовые технологические соединения обеспечивают простую и безопасную интеграцию. В сочетании с самым маленьким на сегодняшний день корпусом преобразователя он обеспечивает полную производительность при минимальной занимаемой площади. Разработанный для применения в условиях ограниченного пространства, Promass G 100 станет предпочтительным выбором для системных интеграторов, строителей и производителей оборудования.
- Принцип измерения работает независимо от физических свойств жидкости, таких как вязкость или плотность
- Точное измерение жидкостей и газов в условиях высокого давления.
Преимущества
- Простая и безопасная интеграция в процесс — резьбовые соединения
- Меньшее количество точек измерения процесса — многопараметрическое измерение (расход, плотность, температура)
- Компактная установка — нет необходимости в подводящем/отводящем трубопроводе
- Компактный преобразователь — полная функциональность на минимальной площади.
- Экономия времени при локальном управлении без дополнительного программного и аппаратного обеспечения — встроенный веб-сервер
- Встроенная верификация — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Proline Promass G 100
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Most compact high-pressure sensor with an ultra-compact transmitter. Точное измерение параметров жидкостей и газов в системах высокого давления. |
| Функции датчика | Простая и безопасная интеграция в процесс — резьбовые соединения. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Space‐saving installation – no in-/outlet run needs. Internal threads as process connection. Давление процесса до 350 бар (5080 фунтов на кв. дюйм). Rupture disc available. |
| Особенности преобразователя | Компактный преобразователь — полная функциональность в ограниченном пространстве. Time-saving local operation without additional software and hardware – integrated web server. Проверка без прерывания процесса — технология Heartbeat . Прочный сверхкомпактный корпус преобразователя. Pre‐configured plug connector. Доступен локальный дисплей. |
| Диапазон номинальных диаметров | DN 8…25 (⅜…1″) |
| Смачиваемые материалы | Измерительная трубка: 1.4435 (316L) Присоединение: 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,15 % Объемный расход (жидкость): ±0,15 % Массовый расход (газ): ±0,75 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…18000 кг/ч |
| Макс. рабочее давление | 350 бар (5080 фунт/кв. дюйм) |
| Диапазон температур продукта | -50…+150 °C (-58…+302 °F) |
| Диапазон окружающей температуры | –40…+60 °C (–40…+140 °F) Опция: –50…+60 °C (–58…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304) |
| Степень защиты | IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
| Выходные сигналы | 4…20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET |
| Источник питания | 20…30 В пост. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC |
| Безопасность изделия | CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты на материалы | Материал 3.1 |
Характеристики
| Модель | G 100 |
