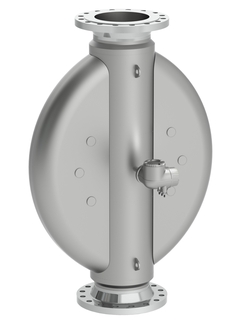

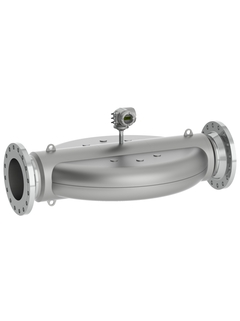

Кориолисовый массовый расходомер Endress+Hauser Proline Promass X 300
Описание
Запатентованная конструкция Promass X с четырьмя трубками обеспечивает высочайшую точность измерений (0,05 %) при максимальной пропускной способности и исключительных характеристиках на береговых/плавучих установках нефтяной и газовой промышленности.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Предназначен для максимальных значений расхода и обеспечивает исключительные характеристики на береговых/плавучих установках в нефтяной и газовой промышленности.
Описание расходомера Endress+Hauser Proline Promass X 300
Запатентованная конструкция Promass X с четырьмя трубками обеспечивает высочайшую точность измерений (0,05 %) при максимальной пропускной способности и исключительных характеристиках на береговых/плавучих установках нефтяной и газовой промышленности. В комбинации с компактным преобразователя Promass X обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянную безопасность процессов.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Предназначен для максимальных значений расхода и обеспечивает исключительные характеристики на береговых/плавучих установках в нефтяной и газовой промышленности.
Преимущества
- Увеличение прибыли — единая точка установки, обеспечивающая высочайшую точность для больших количеств продукта
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Proline Promass X 300
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | 4-трубный расходомер с высочайшей производительностью, с компактным легкодоступным преобразователем. Для максимальных значений расхода и применения на береговых/плавучих установках в нефтегазовой отрасли. |
| Функции датчика | Увеличение прибыли – единая точка установки, обеспечивающая наивысшую точность для больших количеств. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Номинальный диаметр: DN 300 … 400 (12 … 16″). Четырехтрубная конструкция с малой потерей давления. Корпус из нержавеющей стали 1.4435 (316L). |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. |
| Диапазон номинальных диаметров | DN 300…400 (12…16″) |
| Смачиваемые материалы | Измерительная трубка: 1.4404 (316/316L) Соединение: 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход (таблицы API), приведенная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10 % (стандарт), 0,05 % (опция) Объемный расход (жидкость): ±0,10 % Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…4100 т/ч (0…4520 малых тонн/ч) |
| Макс. рабочее давление | PN 100, класс 600 |
| Диапазон температур продукта | –50…+180 °C (–58…+356 °F) |
| Диапазон окружающей температуры | Стандартный вариант: –40…+60 °C (–40…+140 °F) Опция: –50…+60 °C (–58…+140 °F) |
| Материал корпуса сенсора | 1.4404 (316L), наивысшая коррозионная стойкость |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L |
| Степень защиты | IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством локального дисплея и управляющего ПО Доступен выносной дисплей» |
| Выходные сигналы | 3 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА WirelessHART 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Вход сигнала состояния Вход 4…20 мА |
| Цифровая связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания | 24 В пост. тока 100…230 В перем. тока 100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Функциональная безопасность | Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) MI-005 Жидкости, кроме воды (углеводороды), СУГ, криогенные среды MI-002, PTB |
| Морские сертификаты и нормативы | Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Сертификат на материал 3.1 NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK |
Характеристики
| Модель | X 300 |
