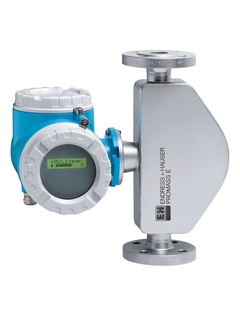

Кориолисовый массовый расходомер Endress+Hauser Promass 40E
Описание
За Promass E закрепилась репутация прибора для технологического учета с низкой стоимостью владения. В сочетании с преобразователем Promass 40 для стандартных применений и простой интеграции Promass 40E обеспечивает высокоточное измерение расхода жидкостей и газов в широком спектре областей применения. Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Описание расходомера Endress+Hauser Promass 40E
За Promass E закрепилась репутация прибора для технологического учета с низкой стоимостью владения. В сочетании с преобразователем Promass 40 для стандартных применений и простой интеграции Promass 40E обеспечивает высокоточное измерение расхода жидкостей и газов в широком спектре областей применения.
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высокоточное измерение расхода жидкости и газа, напр., нефтепродуктов, смазочных материалов, горючих материалов, сжиженного газа, растворителей, пищевых продуктов и сжатого природного газа (CNG)
- Рабочая температура жидкости до +140 °C
- Рабочее давление до 100 бар
- Измерение массового расхода до 180 т/ч
Преимущества
- Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера
- Компактное исполнение прибора для измерения расхода
- Невосприимчивость к вибрациям благодаря сбалансированности двухтрубной измерительной системы
- Стойкость к внешним воздействиям благодаря прочной конструкции
- Простая процедура установки без необходимости наличия входных или выходных прямых участков
- Меньше точек измерения — многопараметрическое измерение (расход, температура)
Технические характеристики расходомера Endress+Hauser Promass 40E
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Расходомер с минимальной стоимостью владения, с компактным полевым преобразователем. Высокоточное измерение жидкостей и газов в широком спектре областей стандартного применения. |
| Функции датчика | Экономичность – многоцелевое устройство; альтернатива объемным расходомерам. Меньше точек измерения в процессе – многопараметрическое измерение (расход, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Компактная двухтрубная система. Температура продукта до +140 °C (+284°F). |
| Особенности преобразователя | Экономичный – разработан для простого применения и прямой интеграции. Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с подсветкой без локального управления. Прибор в компактном исполнении. |
| Диапазон номинальных диаметров | DN 8…80 |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L) Присоединение: 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, объемный расход, скорректированный объемный расход |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,5 % Объемный расход (жидкость): ±0,5 % Массовый расход (газ): ±1,0 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…180’000 кг/ч |
| Макс. рабочее давление | PN 100, класс 600, 63K |
| Диапазон температур продукта | -40…+140°C |
| Диапазон окружающей температуры | Стандартный вариант: –20…+60 °C (–4…+140 °F) Опция: –40…+60 °C (–40…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | Литой алюминий с порошковым покрытием |
| Степень защиты | IP 67 NEMA 4x |
| Дисплей/Настройка | 2-строчный дисплей с подсветкой, без кнопок (непосредственная интеграция) Настройка посредством управляющего ПО |
| Выходные сигналы | 3 выхода: 0…20 мА (активный)/4…20 мА (активный/пассивный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Входной сигнал состояния |
| Цифровая связь | HART |
| Источник питания | 16…62 В пост. тока 85…260 В пер. тока (45…65 Гц) 20…55 В пер. тока (45…65 Гц) |
| Сертификаты на взрывозащиту | ATEX, IECEx, FM, CSA, NEPSI, JPN |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR |
| Морские сертификаты и нормативы | Морской сертификат |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Материал 3.1 |
| Гигиенические сертификаты и нормативы | 3-A |
Характеристики
| Модель | 40E |
