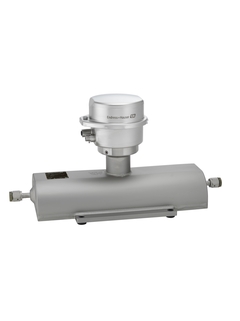

Кориолисовый массовый расходомер Endress+Hauser Promass A 100
Описание
Promass A известен благодаря высокой точности измерений малых расходов жидкостей и газов в условиях высокого и низкого давления.
- Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
- Точное измерение расхода газа и жидкости для широкого спектра применений
Описание расходомера Endress+Hauser Promass A 100
Promass A известен благодаря высокой точности измерений малых расходов жидкостей и газов в условиях высокого и низкого давления. В сочетании с самым компактным корпусом преобразователя, расходомер обладает универсальностью при незначительных габаритах. Promass A 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступен в исполнении в еще более компактном гигиеническом корпусе из нержавеющей стали и может размещаться даже на самых компактных стендах.
- Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
- Точное измерение расхода газа и жидкости для широкого спектра применений.
Преимущества
- Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы
- Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)
- Компактный монтаж – не требутся прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность при незначительных габаритах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная функция поверки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass A 100
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Однотрубный расходомер для очень малых объемов со сверхкомпактным преобразователем. Точное измерение малых объемов жидкостей и газов для непрерывного управления процессом. |
| Функции датчика | Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Номинальный диаметр: DN 1 … 4 (¹⁄₂₄ … ¹⁄₈»). Рабочее давление до 400 бар (5800 фунт/кв. дюйм). Рабочая температура среды до +205 °C (+401 °F). |
| Особенности преобразователя | Компактный преобразователь — полная функциональность в ограниченном пространстве. Time‐saving local operation without additional software and hardware – integrated web server. Проверка без прерывания процесса — технология Heartbeat . Прочный сверхкомпактный корпус преобразователя. Высочайшая степень защиты: IP69. Доступен локальный дисплей. |
| Диапазон номинальных диаметров | DN 1…4 (¹⁄₂₄…¹⁄₈») |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022) Присоединение: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,1 % Объемный расход (жидкость): ±0,1 % Массовый расход (газ): ±0,5 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…450 кг/ч (0…16,5 фунт/мин) |
| Макс. рабочее давление | PN 40, Класс 300, 20K, 400 бар (5800 фунт/кв. дюйм) |
| Диапазон температур продукта | -50…+205 °C (-58…+401 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: -40…+60 °C (-40…+140 °F) Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304) |
| Степень защиты | Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69 |
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
| Выходные сигналы | 4…20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET |
| Источник питания | 20…30 В пост. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | Сертификат на материал 3.1 |
| Гигиенические сертификаты и нормативы | 3-A, EHEDG, cGMP |
Характеристики
| Модель | A 100 |
