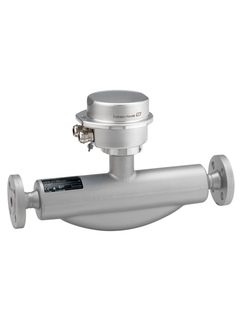

Кориолисовый массовый расходомер Endress+Hauser Promass F 100
Описание
Promass F способен осуществлять высокоточные измерения при изменяющихся условиях процесса. Расходомер подходит для самых различных областей применения.
- Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
- Точное измерение расхода газа и жидкости для широкого спектра применений.
Описание расходомера Endress+Hauser Promass F 100
Promass F способен осуществлять высокоточные измерения при изменяющихся условиях процесса. Расходомер подходит для самых различных областей применения. В сочетании с самым компактным корпусом преобразователя, расходомер отличается высокой функциональностью при незначительных габаритах. Promass F 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступен в исполнении в еще более компактном гигиеническом корпусе из нержавеющей стали и может размещаться даже на самых компактных стендах.
- Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
- Точное измерение расхода газа и жидкости для широкого спектра применений.
Преимущества
- Высочайшая безопасность процесса – устойчивость к внешним вибрациям
- Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)
- Компактный монтаж – не требуются прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность при незначительных габаритах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная функция поверки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass F 100
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Прочный расходомер с наивысшей точностью, со сверхкомпактным преобразователем. Высочайшая точность измерения жидкостей и газов в меняющихся сложных условиях процесса. |
| Функции датчика | Высочайшая безопасность процесса – устойчивость в меняющихся и сложных условиях. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Температура продукта до +240 °C (+464 °F). Номинальный диаметр: DN 8…250 (³⁄₈…10″). |
| Особенности преобразователя | Компактный преобразователь — полная функциональность в ограниченном пространстве. Time‐saving local operation without additional software and hardware – integrated web server. Проверка без прерывания процесса — технология Heartbeat . Прочный сверхкомпактный корпус преобразователя. Высочайшая степень защиты: IP69. Доступен локальный дисплей. |
| Диапазон номинальных диаметров | DN 8 … 250 (⅜ …10″) |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) Присоединение: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,1 % (стандарт), 0,05% (опция) Объемный расход (жидкость): ±0,1 % Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…2 200 000 кг/ч (0…80 840 фунт/мин) |
| Макс. рабочее давление | PN 100, класс 600, 63K |
| Диапазон температур продукта | Стандартное исполнение: –50…+150 °C (–58…+302 °F) Опция: –50…+240 °C (–58…+464 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: -40…+60 °C (-40…+140 °F) Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора | 1.4301/1.4307 (304L), коррозионностойкий |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304), 1.4404 (316L) |
| Степень защиты | Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69 |
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
| Выходные сигналы | 4…20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET |
| Источник питания | 20…30 В пост. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Морские сертификаты и нормативы | ABS (Американское бюро судоходства) BV (Bureau Veritas) LR (Lloyds Register) сертификат BV |
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 |
| Сертификаты на материалы | Материал 3.1 NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK |
| Гигиенические сертификаты и нормативы | 3-A, EHEDG, cGMP |
Характеристики
| Модель | F 100 |
