Кориолисовый массовый расходомер Endress+Hauser Promass F 500
Хит
Описание
Promass F — проверенный временем сенсор с исключительно высокой точностью измерений. Благодаря устойчивости к изменяющимся и сложным условиям процесса он подходит для широкого спектра областей применения.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высочайшая точность измерения расхода жидкостей и газов при изменяющихся условиях процесса
Описание расходомера Endress+Hauser Promass F 500

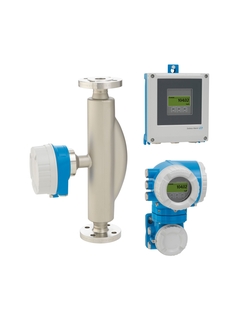

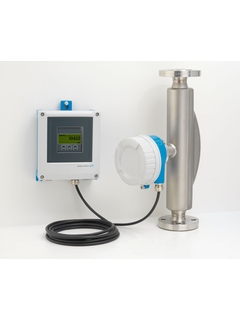

Promass F — проверенный временем сенсор с исключительно высокой точностью измерений. Благодаря устойчивости к изменяющимся и сложным условиям процесса он подходит для широкого спектра областей применения. Оснащенный инновационным преобразователем в раздельном исполнении расходомер Promass F 500 обладает максимальной гибкостью при установке и безопасен при эксплуатации в сложных условиях. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высочайшая точность измерения расхода жидкостей и газов при изменяющихся условиях процесса
Преимущества
- Высочайшая безопасность процесса – устойчивость при изменяющихся и сложных условиях
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass F 500
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Прочный расходомер с наивысшей точностью, в раздельном исполнении, с поддержкой до 4 устройств ввода/вывода. Высочайшая точность измерения жидкостей и газов в меняющихся сложных условиях процесса. |
| Функции датчика | Высочайшая безопасность процесса – устойчивость в меняющихся и сложных условиях. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Температура среды: -196 … 350°C (-320 …662 °F). Номинальный диаметр: DN 8…250 (³⁄₈…10″). |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем. |
| Диапазон номинальных диаметров | DN 8…250 (⅜…10″) |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) Присоединение: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10 % (стандарт), 0,05 % (опция) Объемный расход (жидкость): ±0,10 % Массовый расход (газ): ±0,35 % Плотность (жидкость): 0,0005 г/см³ |
| Диапазон измерения | 0…2200000 кг/ч (0…80840 фунт/мин) |
| Макс. рабочее давление | PN 100, класс 600, 63K |
| Диапазон температур продукта | Стандартное исполнение: -50…+150 °C (-58…+302 °F) Опция: -50…+240 °C (-58…+464 °F) Опция для работы в условиях высоких температур: -50…+350 °C (-58…+662 °F) Опция: -196…+150 °C (-320…+302 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: –40…+60 °C (–40…+140 °F) Опция: –60…+60 °C (–76…+140 °F) |
| Материал корпуса сенсора | Стандартный вариант: 1.4301 (304), стойкий к коррозии Опция: 1.4404 (316L) Корпус клеммного отсека датчика (стандартный вариант): : AlSi10Mg, с покрытием Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) аналогично 316L |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L; поликарбонат |
| Степень защиты | Датчик в раздельном исполнении (стандартный вариант): IP66/67, защитная оболочка типа 4X Датчик в раздельном исполнении (опция): IP69. Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством местного дисплея и управляющего ПО |
| Выходные сигналы | 4 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА WirelessHART 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Входной сигнал состояния Вход 4…20 мА |
| Цифровая связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания | 24 В пост. тока 100…230 В перем. тока 100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия | Маркировка CE, C-tick, EAC |
| Функциональная безопасность | Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) MI-005 (Жидкости кроме воды, углеводороды, СУГ, криогенные жидкости) NTEP (Жидкости кроме воды, СУГ, криогенные жидкости) MC (Жидкости кроме воды, криогенные жидкости) MI-002, PTB |
| Морские сертификаты и нормативы | Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV |
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 |
| Сертификаты на материалы | Материал 3.1 NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK |
| Гигиенические сертификаты и нормативы | 3-A, EHEDG, cGMP |
Характеристики
| Модель | F 500 |
