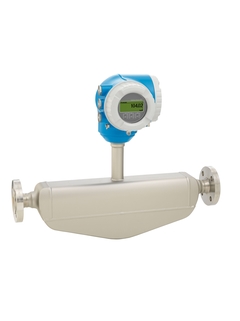

Кориолисовый массовый расходомер Endress+Hauser Promass H 300
Описание
Высокоточный Promass H разработан для применений, требующих максимальной устойчивости к коррозии, и гарантирует оптимальную безопасность при работе с химически агрессивными жидкостями.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высокоточное измерение расходов жидкостей и газов в условиях, требующих повышенной коррозионной стойкости.
Описание расходомера Endress+Hauser Promass H 300
Высокоточный Promass H разработан для применений, требующих максимальной устойчивости к коррозии, и гарантирует оптимальную безопасность при работе с химически агрессивными жидкостями. Благодаря своему компактному преобразователю Promass H 300 обеспечивает высокую гибкость при эксплуатации и системной интеграции: доступ с одной стороны, выносной дисплей и расширенный выбор вариантов подключения. Технология Heartbeat обеспечивает безопасность процесса в любой момент времени.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высокоточное измерение расходов жидкостей и газов в условиях, требующих повышенной коррозионной стойкости.
Преимущества
- Максимальная безопасность для химически агрессивных сред – смачиваемые части устойчивы к коррозии
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass H 300
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Однотрубный расходомер для химически агрессивных сред с удобным доступом к электронике преобразователя. Высокоточное измерение жидкостей и газов в условиях, требующих повышенной коррозионной стойкости. |
| Функции датчика | Максимальная безопасность для химически агрессивных сред – смачиваемые части устойчивы к коррозии. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Измерительная трубка из тантала, циркония. Номинальный диаметр: DN 8…50 (³⁄₈…2″). Рабочая температура среды до +205 °C (+401 °F). |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея. |
| Диапазон номинальных диаметров | DN 8…50 (³⁄₈…2″) |
| Смачиваемые материалы | Измерительная трубка: тантал 2.5W; 702 (UNS R60702) Соединение: тантал; 702 (UNS R60702) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10 % Объемный расход (жидкость): ±0,10 % Массовый расход (газ, только тантал): ±0,50 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…70000 кг/ч (0…2570 фунт/мин) |
| Макс. рабочее давление | PN 40, класс 300, 20K |
| Диапазон температур продукта | Тантал: –50…+150 °C (–58…+302 °F) Цирконий: –50…+205 °C (–58…+401 °F) |
| Диапазон окружающей температуры | Стандартный вариант: -40…+60 °C (-40…+140 °F) Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L |
| Степень защиты | IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством локального дисплея и управляющего ПО Доступен выносной дисплей |
| Выходные сигналы | 3 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА WirelessHART 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Вход сигнала состояния Вход 4…20 мА |
| Цифровая связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания | 24 В пост. тока 100…230 В перем. тока 100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, EAC |
| Безопасность изделия | Маркировка CE, C-tick, EAC |
| Функциональная безопасность | Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Сертификат на материал 3.1 |
Характеристики
| Модель | H 300 |
