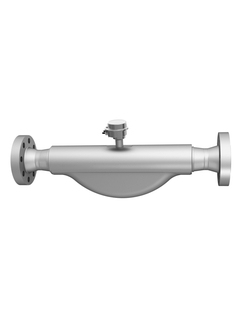

Кориолисовый массовый расходомер Endress+Hauser Promass O 100
Описание
Promass O предназначен для сверхточного измерения расхода жидкостей и газов при высоком рабочем давлении в нефтяной и газовой промышленности.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Для высочайшей точности измерения в условиях высокого давлени, подходит для применения на плавучих установках.
Описание расходомера Endress+Hauser Promass O 100
Promass O предназначен для сверхточного измерения расхода жидкостей и газов при высоком рабочем давлении в нефтяной и газовой промышленности. Сенсор подходит для применения на плавучих установках и обладает стойкостью к коррозионному растрескиванию при напряжениях. Оснащенный инновационным компактным преобразователем расходомер Promass O 100 обладает максимальной гибкостью при установке. Технология Heartbeat обеспечивает постоянную безопасность процессов.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Для высочайшей точности измерения в условиях высокого давлени, подходит для применения на плавучих установках.
Преимущества
- Максимальная безопасность – высочайшая стойкость к коррозионному растрескиванию при напряжениях
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность в ограниченном пространстве
- Встроенный веб-сервер — управление по месту без дополнительного программного и аппаратного обеспечения.
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass O 100
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Robust high-pressure flowmeter with an ultra-compact transmitter. For premium accuracy at highest process pressures, fully suitable for offshore conditions. |
| Функции датчика | Максимальная безопасность — высочайшая устойчивость к коррозионному растрескиванию. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Измерительная труба из 25Cr Duplex, 1.4410 (UNS S32750). Давление процесса до PN 250 (Класс 1500). Nominal diameter: DN 80 to 150 (3 to 6″). |
| Особенности преобразователя | Компактный преобразователь — полная функциональность в ограниченном пространстве. Time‐saving local operation without additional software and hardware – integrated web server. Прочный сверхкомпактный корпус преобразователя. Высочайшая степень защиты: IP69. Доступен локальный дисплей. |
| Диапазон номинальных диаметров | DN 80…150 (3…6″) |
| Смачиваемые материалы | Измерительная трубка: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750) Присоединение: 25Cr duplex (Super Duplex), 1.4410 (F53) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход (таблицы API), эталонная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,1 (стандарт), 0,05% (опция) Объемный расход (жидкость): ±0,1 % Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…800 000 кг/ч (0…29 400 фунт/мин) |
| Макс. рабочее давление | PN 250/класс 1500 |
| Диапазон температур продукта | –40…+205 °C (–40…+401 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: -40…+60 °C (-40…+140 °F) Опция: -50….+60 °C (-58 … +140 °F) |
| Материал корпуса сенсора | 1.4404 (316L), наивысшая коррозионная стойкость |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4404 (316L) |
| Степень защиты | Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69 |
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
| Выходные сигналы | 4…20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET |
| Источник питания | 20…30 В пост. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC |
| Безопасность изделия | CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Морские сертификаты и нормативы | Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV |
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 |
| Сертификаты на материалы | Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK |
Характеристики
| Модель | O 100 |
