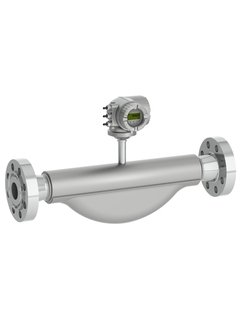

Кориолисовый массовый расходомер Endress+Hauser Promass O 300
Описание
Promass O предназначен для сверхточного измерения расхода жидкостей и газов при высоком рабочем давлении в нефтяной и газовой промышленности.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Для высочайшей точности измерения в условиях высокого давлени, подходит для применения на плавучих установках.
Описание расходомера Endress+Hauser Promass O 300
Promass O предназначен для сверхточного измерения расхода жидкостей и газов при высоком рабочем давлении в нефтяной и газовой промышленности. Сенсор подходит для применения на плавучих установках и обладает стойкостью к коррозионному растрескиванию при напряжениях. В комбинации с компактным трансмиттером Promass O 300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике трансмиттера, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянную безопасность процесса.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Для высочайшей точности измерения в условиях высокого давлени, подходит для применения на плавучих установках.
Преимущества
- Максимальная безопасность — высочайшая стойкость к коррозионному растрескиванию при напряжениях
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass O 300
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Надежный расходомер для работы при высоким давлении, удобный доступ к электронике преобразователя в компактном исполнении. For premium accuracy at highest process pressures, fully suitable for offshore conditions. |
| Функции датчика | Максимальная безопасность — высочайшая устойчивость к коррозионному растрескиванию. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Измерительная труба из 25Cr Duplex, 1.4410 (UNS S32750). Давление процесса до PN 250 (Класс 1500). Номинальный диаметр: DN 80…150 (3…6″). |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея. |
| Диапазон номинальных диаметров | DN 80…150 (3…6″) |
| Смачиваемые материалы | Измерительная трубка: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750) Соединение: 25Cr duplex (Super Duplex), 1.4410 (F53) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход (таблицы API), приведенная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10 % (стандарт), 0,05 % (опция) Объемный расход (жидкость): ±0,10 % Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…800000 кг/ч (0…29400 фунт/мин) |
| Макс. рабочее давление | PN 250, класс 1500 |
| Диапазон температур продукта | –40…+205 °C (–40…+401 °F) |
| Диапазон окружающей температуры | Стандартный вариант: -40…+60 °C (-40…+140 °F) Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора | 1.4404 (316L), наивысшая коррозионная стойкость |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L |
| Степень защиты | IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством локального дисплея и управляющего ПО Доступен выносной дисплей |
| Выходные сигналы | 3 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА WirelessHART 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Входной сигнал состояния Вход 4…20 мА |
| Цифровая связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания | 24 В пост. тока 100…230 В перем. тока 100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Функциональная безопасность | Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) MI-005 Жидкости, кроме воды (углеводороды) MI-002, PTB |
| Морские сертификаты и нормативы | Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV |
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 |
| Сертификаты на материалы | Сертификат на материал 3.1 NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK» |
Характеристики
| Модель | O 300 |
