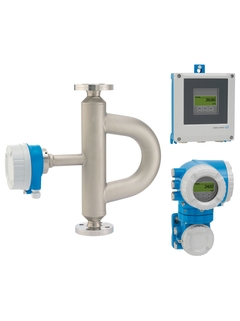

Кориолисовый массовый расходомер Endress+Hauser Promass Q 500
Описание
Promass Q 500 обеспечивает наиболее высокую точность измерений массового расхода, объемного расхода и плотности.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высочайший уровень функциональности для измерения плотности и сложных областей применения
Описание расходомера Endress+Hauser Promass Q 500
Promass Q 500 обеспечивает наиболее высокую точность измерений массового расхода, объемного расхода и плотности. Предпочтительно использовать прибор для коммерческого учета, а также для работы с жидкостями, в которых предполагается присутствие свободного газа. Оснащенный инновационным преобразователем в раздельном исполнении расходомер Promass Q 500 обладает максимальной гибкостью при установке и безопасен при эксплуатации в сложных условиях. Технология Heartbeat обеспечивает соответствие нормам и безопасность процесса.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высочайший уровень функциональности для измерения плотности и сложных областей применения
Преимущества
- Гарантированное качество измерений – непревзойденная точность при измерении массового расхода, объемного расхода и плотности
- Оптимизированные измерения для жидкостей со свободным газом – MFT (многочастотная технология)
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и Ethernet
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass Q 500
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Инновационный прибор для сложных областей применения, в раздельном исполнении с поддержкой до 4 устройств ввода/вывода. Гарантированное качество измерений — непревзойденная точность измерения массового расхода, объемного расхода и плотности. Высочайшая производительность измерений при передаче ответственного хранения, плотности и в сложных технологических условиях. |
| Функции датчика | Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки. |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем. |
| Диапазон номинальных диаметров | DN 25 … 100 (1 … 4″) |
| Смачиваемые материалы | Измерительная трубка: 1.4404 (316/316L); нержавеющая сталь, для криогенных областей применения Соединение: 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10% (стандартный вариант), 0,05 % (опция) Объемный расход (жидкость): ±0,10 % Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,2 кг/м³ |
| Диапазон измерения | 0…550000 кг/ч |
| Макс. рабочее давление | PN 100, класс 600, 63K |
| Диапазон температур продукта | Стандартный вариант: –50…+205 °C (–58…+401 °F) Опция: –196…+150 °C (–321…+302 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: — 4…+60 °C (–4…+140 °F) Опция:–60…+60 °C (–76…+140 °F) |
| Материал корпуса сенсора | 1.4404 (316L), наивысшая коррозионная стойкость Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) аналогично 316L |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; поликарбонат |
| Степень защиты | Датчик в раздельном исполнении (стандарт): IP66/67, защитная оболочка типа 4X. Датчик в раздельном исполнении (опция): IP69. Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством локального дисплея и управляющего ПО |
| Выходные сигналы | 4 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА WirelessHART 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Вход сигнала состояния Вход 4…20 мА |
| Цифровая связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания | 24 В пост. тока 100…230 В перем. тока 100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия | Маркировка CE, C-tick, EAC |
| Функциональная безопасность | Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) MI-005 Жидкости кроме воды (углеводороды, сжиженные газы, криогенные жидкости) OIML R117 (Жидкости кроме воды, сжиженные газы, криогенные жидкости) NTEP (Жидкости кроме воды, криогенные жидкости) MC (Жидкости кроме воды, криогенные жидкости) |
| Морские сертификаты и нормативы | Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV |
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 |
| Сертификаты на материалы | Сертификат на материал 3.1 NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK |
| Гигиенические сертификаты и нормативы | 3-A, EHEDG, cGMP |
Характеристики
| Модель | Q 500 |
