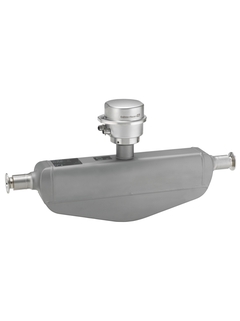

Кориолисовый массовый расходомер Endress+Hauser Promass S 100
Описание
Promass S является передовым устройством гигиенического исполнения, предназначенным для применения в пищевой промышленности, где требуется оптимальная очистка.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Предназначен для гигиенических применений, где требуется оптимальная очистка.
Описание расходомера Endress+Hauser Promass S 100
Promass S является передовым устройством гигиенического исполнения, предназначенным для применения в пищевой промышленности, где требуется оптимальная очистка. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой производительностью при незначительных габаритах. Разработанный для применений, где габариты имеют значение, прибор Promass S 100 станет выбором № 1 для системных интеграторов, производителей блочного оборудования и комплексных систем.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Предназначен для гигиенических применений, где требуется оптимальная очистка.
Преимущества
- Сокращение затрат на установку – полностью самодренируемая система измерительной трубки позволяет устанавливать прибор горизонтально
- Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность при незначительных габаритах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенные функции самопроверки и диагностики — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Promass S 100
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Легко очищаемый расходомер с однотрубной самодренируемой системой и сверхкомпактным преобразователем. Предназначен для тех областей применения, в которых необходима наибольшая легкость очистки при соблюдении гигиенических требований. |
| Функции датчика | Повышенная безопасность процесса – легко очищаемая и полностью самодренируемая трубная система. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Широкий диапазон гигиенических присоединений к процессу. Соответствие стандартам 3A и EHEDG. Быстрое восстановление после очистки CIP/SIP. |
| Особенности преобразователя | Компактный преобразователь — полная функциональность в ограниченном пространстве. Time‐saving local operation without additional software and hardware – integrated web server. Проверка без прерывания процесса — технология Heartbeat . Прочный сверхкомпактный корпус преобразователя. Высочайшая степень защиты: IP69. Доступен локальный дисплей. |
| Диапазон номинальных диаметров | DN 8 … 50 (⅜ …2″) |
| Смачиваемые материалы | Измерительная трубка: 1.4435 (316L) Присоединение: 1.4435 (316L); 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10 % Объемный расход (жидкость): ±0,10 % Массовый расход (газ): ±0,50 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…70 000 кг/ч (0…2570 фунт/мин) |
| Макс. рабочее давление | PN 40, класс 150, 20K |
| Диапазон температур продукта | -50….+150 °C (-58 … +302 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: –40…+60 °C (–40…+140 °F) Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304) |
| Степень защиты | Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69 |
| Дисплей/Настройка | Доступна установка 4-строчного дисплея с подсветкой (без локального управления) Возможна настройка посредством веб-браузера и управляющего ПО |
| Выходные сигналы | 4…20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET |
| Источник питания | 20…30 В пост. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR |
| Гигиенические сертификаты и нормативы | 3‐A, EHEDG, cGMP |
Характеристики
| Модель | S 100 |
