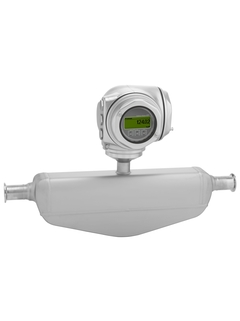

Кориолисовый массовый расходомер Endress+Hauser Promass S 300
Описание
Promass S является передовым устройством гигиенического исполнения, предназначенным для применения в пищевой промышленности, где требуется оптимальная очистка.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Предназначен для областей применения, где необходима оптимальная очистка и соблюдение гигиенических требований.
Описание расходомера Endress+Hauser Promass S 300
Promass S является передовым устройством гигиенического исполнения, предназначенным для применения в пищевой промышленности, где требуется оптимальная очистка. Однотрубная самодренируемая система обеспечивает бережное обращение с жидкостями. В комбинации с компактным преобразователем Promass S 300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянную безопасность процессов.
- Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Предназначен для областей применения, где необходима оптимальная очистка и соблюдение гигиенических требований.
Преимущества
- Самодренируемая трубная система на самодренируемый дизайн измерительных трубок
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Promass S 300
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Легко очищаемая, самодренируемая, однотрубная конструкция сенсора с удобным доступом к электронике трансмиттера. Предназначен для тех областей применения, в которых необходима наибольшая легкость очистки при соблюдении гигиенических требований. |
| Функции датчика | Повышенная безопасность процесса – легко очищаемая и полностью самодренируемая трубная система. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера. Широкий диапазон гигиенических присоединений к процессу. Соответствие стандартам 3A и EHEDG. Быстрое восстановление после очистки CIP/SIP. |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Компактный гигиенический корпус с двумя отсеками, со степенью защиты IP69, до 3 устройств ввода/вывода. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея. |
| Диапазон номинальных диаметров | DN 8…50 (⅜…2″) |
| Смачиваемые материалы | Измерительная трубка: 1.4435 (316L) Соединение: 1.4435 (316L); 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация |
| Макс. погрешность измерения | Массовый расход (жидкость): ±0,10 % Объемный расход (жидкость): ±0,10 % Массовый расход (газ): ±0,50 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения | 0…70000 кг/ч (0…2570 фунт/мин) |
| Макс. рабочее давление | PN 40, класс 150, 20K |
| Диапазон температур продукта | –50…+150 °C (–58…+302 °F) |
| Диапазон окружающей температуры | Стандартное исполнение: -40…+60 °C (-40…+140 °F) Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; нержавеющая сталь для преобразователя в гигиеническом исполнении |
| Степень защиты | IP66/67, защитная оболочка типа 4X IP69 |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством локального дисплея и управляющего ПО Доступен выносной дисплей |
| Выходные сигналы | 3 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА WirelessHART 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Вход сигнала состояния Вход 4…20 мА |
| Цифровая связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания | 24 В пост. тока 100…230 В перем. тока 100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Функциональная безопасность | Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Сертификат на материал 3.1 |
| Гигиенические сертификаты и нормативы | 3-A, EHEDG, cGMP |
Характеристики
| Модель | 8S3B |
