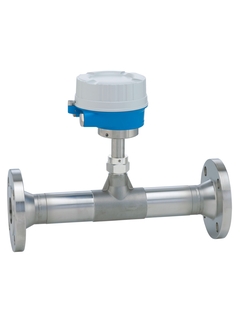

Термально-массовый расходомер Endress+Hauser Proline t-mass F 500
Описание
Запатентованная конструкция датчика t-mass F обеспечивает беспрецедентную стабильность измерений термально-массовым методом. Прибор компенсирует в режиме реального времени изменения условий технологического процесса: температуру, давление, направление потока и тип газа.
- Принцип измерения характеризуется широким диапазоном измерений и непосредственным измерением массового расхода
- Измерение газов для коммунально-бытового потребления и технологических газов, а также газовых смесей в трубопроводах небольшого диаметра
Описание расходомера Endress+Hauser Proline t-mass F 500
Запатентованная конструкция датчика t-mass F обеспечивает беспрецедентную стабильность измерений термально-массовым методом. Прибор компенсирует в режиме реального времени изменения условий технологического процесса: температуру, давление, направление потока и тип газа. Инновационный преобразователь в раздельном исполнении t-mass F 500 позволяет достигнуть максимальной гибкости в установке и безопасности при эксплуатации в сложных условиях. Встроенная технология Heartbeat обеспечивает надежность измерений и возможность периодической поверки без остановки процесса.
- Принцип измерения характеризуется широким диапазоном измерений и непосредственным измерением массового расхода
- Измерение газов для коммунально-бытового потребления и технологических газов, а также газовых смесей в трубопроводах небольшого диаметра
Преимущества
- Гибкое и удобное программирование на основе 21 стандартного газа или свободно параметрируемых газовых смесей
- Высокий уровень управления технологическим процессом – высочайшая точность измерений и повторяемость
- Надежный мониторинг – обнаружение возмущений и обратного потока
- Простота обслуживания – съемный датчик
- Полный доступ к данным процесса и диагностической информации – несколько свободно комбинированных входов/выходов и цифровых протоколов
- Простота и универсальность — легко конфигурируемые функции входных/выходных сигналов
- Встроенные функции самопроверки и диагностики — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Proline t-mass F 500
| Принцип измерения | Температурный< |
| Заголовок для продукта | Фланцевый расходомер с долговременной стабильностью с удаленным транмиттером, имеющим до 4 входных/выходных сигналов. Простая настройка для измерения газовых смесей или чистых газов на основе преднастроенных параметров 21 газа. Измерение технических газов и газовых смесей на производстве в трубопроводах небольших диаметров.< |
| Функции датчика | Строгий контроль технологических процессов – высокая точность и повторяемость измерений. Надежный мониторинг – обнаружение обратного потока и нарушений в технологическом процессе. Простота обслуживания – съемный датчик. Фланцевое исполнение, номинальный диаметр от DN 15 до 100. Возможность двунаправленного измерения; Высокоточные измерения; . Запатентованный сенсор без дрейфа с уровнем функциональной безопасности SIL 2.< |
| Особенности преобразователя | Полный доступ к информации о процессе и диагностике – множество произвольно комбинируемых входных/ выходных сигналов и полевых шин. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Раздельное исполнение с поддержкой до 4 входных/ выходных сигналов. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN. Стандартный кабель между датчиком и преобразователем.< |
| Диапазон номинальных диаметров | DN 15 … DN 100 (1/2″ … 4″)< |
| Смачиваемые материалы | Измерительные трубки • DN 15 — 50: нержавеющая литая сталь, CF3M/1.4408 • DN 65 — 100: нержавеющая сталь, 1.4404 (316/316L) Присоединения к процессу Фланцевые соединения Нержавеющая сталь, 1.4404 (F316/F316L) Резьбовые соединения Нержавеющая сталь, 1.4404 (316/316L) Чувствительный элемент Однонаправленный диапазон измерения • Нержавеющая сталь, 1.4404 (316/316L) • Alloy C22, 2.4602 (UNS N06022) Двунаправленный диапазон измерения Нержавеющая сталь, 1.4404 (316/316L) Обнаружение обратного потока Нержавеющая сталь, 1.4404 (316/316L)< |
| Измеряемые параметры | Массовый расход, температура, стандартный объемный расход, объемный расход, потребление воздуха, скорость, расход тепла и энергии, плотность< |
| Макс. погрешность измерения | Газ: 1,0% ИЗМ (10-100% ВПД), 0,1% ВПД (1-10% ВПД)< |
| Диапазон измерения | 0.5 … 3750 кг/ч (1.1 … 8250 фунт/ч)< |
| Макс. рабочее давление | PN40 / Cl. 300 / 20K< |
| Диапазон температур продукта | -40 °C … +180°C< |
| Диапазон окружающей температуры | -40 … 60°C Опция: Преобразователь: -50 … 60°C, Датчик: -60 … 60°C< |
| Материал корпуса преобразователя | Алюминий, AlSi10Mg, с покрытием Поликарбонат< |
| Степень защиты | IP66/67, типа корпуса 4X Датчик: IP68, Тип 6P (опцияl)< |
| Дисплей/Настройка | 4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление) Возможно конфигурирование с помощью локального дисплея< |
| Выходные сигналы | 4 выхода: 4-20 мА HART (актив./пассив.) 4-20 мA (актив./пассив.) Импульс./ частот./ дискрет. выход (актив./пассив.) Релейный выход< |
| Входные сигналы | Status input 4-20 mA input< |
| Цифровая связь | HART, Modbus RS485< |
| Источник питания | 24В пост.тока 100 … 240В перем.тока< |
| Сертификаты на взрывозащиту | ATEX, cCSAus, IECEx, NEPSI, JPN< |
| Безопасность изделия | CE, C-tick< |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511< |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)< |
| Сертификаты и нормативы по давлению | PED, CRN< |
| Сертификаты на материалы | 3.1 материалы NACE MR0175/MR0103< |
Характеристики
| Модель | F 500 |
