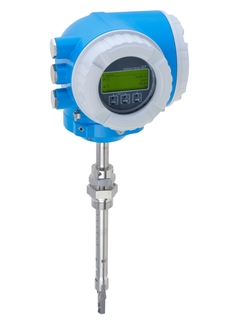

Термально-массовый расходомер Endress+Hauser Proline t-mass I 300
Описание
Запатентованная конструкция t-mass I обеспечивает беспрецедентную стабильность измерений термально-массовым методом. Прибор компенсирует в режиме реального времени изменения условий процесса: температуру, давление, направление потока и тип газа.
- Принцип измерения характеризуется широким диапазоном измерений и непосредственным измерением массового расхода
- Измерение газов для коммунально-бытового потребления и технологических газов и газовых смесей в трубопроводах круглого или прямоугольного сечения
Описание расходомера Endress+Hauser Proline t-mass I 300
Запатентованная конструкция t-mass I обеспечивает беспрецедентную стабильность измерений термально-массовым методом. Прибор компенсирует в режиме реального времени изменения условий процесса: температуру, давление, направление потока и тип газа. Трансмиттер для компактного исполнения позволяет достигнуть максимальной гибкости при настройке и системной интеграции: доступ с одной стороны, возможность для удаленного дисплея и оптимизированные возможности подключения. Встроенная технология Heartbeat обеспечивает надежность измерений и возможность периодической поверки без остановки процесса.
- Принцип измерения характеризуется широким диапазоном измерений и непосредственным измерением массового расхода
- Измерение газов для коммунально-бытового потребления и технологических газов и газовых смесей в трубопроводах круглого или прямоугольного сечения
Преимущества
- Гибкое и удобное программирование на основе 21 стандартного газа или свободно параметрируемых газовых смесей
- Высокий уровень управления технологическим процессом – высочайшая точность измерений и повторяемость
- Надежный мониторинг – обнаружение возмущений и обратного потока
- Гибкие возможности монтажа – подходит для трубопроводов круглого и квадратного сечения разных размеров
- Полный доступ к данным процесса и диагностической информации – несколько свободно комбинированных входов/выходов и цифровых протоколов
- Простота и универсальность — легко конфигурируемые функции входных/выходных сигналов
- Встроенные функции самопроверки и диагностики — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Proline t-mass I 300
| Принцип измерения | Температурный |
| Заголовок для продукта | Погружной расходомер с долговременной стабильностью и компактным транмиттером. Простая настройка для измерения газовых смесей или чистых газов на основе преднастроенных параметров 21 газа. Измерение технических газов и газовых смесей в трубопроводах круглого и прямоугольного сечения. |
| Функции датчика | Строгий контроль технологических процессов – высокая точность и повторяемость измерений. Надежный мониторинг – обнаружение обратного потока и нарушений в технологическом процессе. Гибкие возможности монтажа – подходит для прямоугольных каналов и трубопроводов круглого сечения с широким диапазоном размеров. Врезное исполнение для DN 80–1500. Возможность двунаправленного измерения; Высокоточные измерения; . Запатентованный сенсор без дрейфа с уровнем функциональной безопасности SIL 2. |
| Особенности преобразователя | Полный доступ к информации о процессе и диагностике – множество произвольно комбинируемых входных/ выходных сигналов и полевых шин. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat. Компактный корпус с двумя отсеками, до 3 входных/ выходных сигналов. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN. Возможно подключение удаленного дисплея. |
| Диапазон номинальных диаметров | DN 80 … 1500 (3 … 60″) |
| Смачиваемые материалы | Материалы трубы нержавеющая сталь, 1.4404 (316/316L) Присоединения к процессу, соединительный фланец нержавеющая сталь, 1.4404 (316/316L) Чувствительный элемент Однонаправленный диапазон измерения нержавеющая сталь, 1.4404 (316/316L) Alloy C22, 2.4602 (UNS N06022); Двунаправленный диапазон измерения нержавеющая сталь, 1.4404 (316/316L) Обнаружение обратного потока нержавеющая сталь, 1.4404 (316/316L) Втулки PEEK PVDF 1.4404 (316/316L) Плоское кольцевое уплотнение EPDM FKM |
| Измеряемые параметры | Массовый расход, температура, стандартный объемный расход, объемный расход, потребление воздуха, скорость, расход тепла и энергии, плотность |
| Макс. погрешность измерения | Газ: 1,0% ИЗМ (10-100% ВПД), 0,1% ВПД (1-10% ВПД) |
| Диапазон измерения | 20 … 733501 кг/ч (44 … 1669340 фунт/ч) |
| Макс. рабочее давление | -0.5 .. 20 бар (-7.25 to 290 psi_g) |
| Диапазон температур продукта | -40 °C … +180°C |
| Диапазон окружающей температуры | -40 … 60°C Опция: Преобразователь: -50 … 60°C Датчик: -60 … 60°C |
| Материал корпуса преобразователя | Алюминий, AlSi10Mg, с покрытием Поликарбонат |
| Степень защиты | IP66/67, тип корпуса 4X |
| Дисплей/Настройка | 4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление) Возможна конфигурация с помощью локального дисплея Доступен выносной дисплей |
| Выходные сигналы | 3 выхода: 4-20 мА HART (актив./пассив.) 4-20 мA (актив./пассив.) Импульс./ частот./ дискрет. выход (актив./пассив.) Релейный выход |
| Входные сигналы | Status input 4-20 mA input |
| Цифровая связь | HART, Modbus RS485 |
| Источник питания | 24В пост.тока 100 … 240В перем.тока |
| Сертификаты на взрывозащиту | ATEX, cCSAus, IECEx, NEPSI, JPN |
| Безопасность изделия | CE, C-tick |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | 3.1 материалы NACE MR0175/MR0103 |
Характеристики
| Модель | I 300 |
