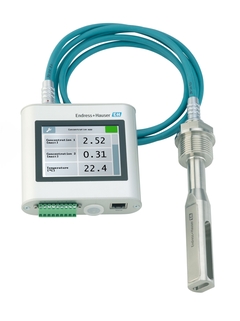

Ультразвуковой расходомер Endress+Hauser Teqwave I
Описание
Врезной измерительный прибор Teqwave I был разработан для точного анализа жидкости в реальном времени в емкостях и больших трубах.
- Акустический волновод измеряет точно и надежно, обнаруживаются даже самые незначительные изменения
- Непрерывное измерение концентрации жидкостей в емкостях или больших трубах.
Описание расходомера Endress+Hauser Teqwave I
Врезной измерительный прибор Teqwave I был разработан для точного анализа жидкости в реальном времени в емкостях и больших трубах. Предназначенный для измерения концентрации на месте, Teqwave одновременно контролирует различные измерительные параметры и тем самым снижает эксплуатационные расходы. Преобразователь Teqwave идеально соответствует вашим производственным потребностям: Вы можете гибко определять и расширять диапазон применения.
- Акустический волновод измеряет точно и надежно, обнаруживаются даже самые незначительные изменения
- Непрерывное измерение концентрации жидкостей в емкостях или больших трубах.
Преимущества
- Простота и эффективность — анализ жидкости in situ в режиме реального времени
- Полная прозрачность — постоянный контроль качества продукта без отбора проб
- Высочайшая безопасность процесса — надежное дозирование благодаря прочному, не требующему обслуживания датчику
- Экономия затрат — меньшее количество точек измерения благодаря многовариантности измерений
- Индивидуальное использование — инновационная концепция применения, расходуемая для меняющихся измерительных задач
- Упрощенное управление процессом — удобное управление и наглядная визуализация состояния
- Локальное резервное копирование данных — встроенное хранилище данных для измеренных значений до 7,5 лет
Технические характеристики расходомера Endress+Hauser Teqwave I
| Принцип измерения | Ультразвуковое измерение концентрации |
| Заголовок для продукта | Умное, гибкое вставное измерительное устройство — индивидуально для вашего процесса. Простой и эффективный — анализ жидкости в реальном времени. Непрерывное измерение концентрации жидкостей в емкостях или больших трубах. |
| Функции датчика | Полная прозрачность — постоянный контроль качества продукции без отбора проб. Высочайшая безопасность процесса — надежное измерение благодаря использованию высокопрочного, не требующего обслуживания датчика. Экономичность — меньше точек измерения благодаря многопараметрическому измерению. Длина вставки: 180 мм (7 дюймов) или 500 мм (20 дюймов). Точность и независимость от профиля потока. |
| Особенности преобразователя | Индивидуальное использование — инновационная концепция применения, расходуемая при изменении измерительных задач. Упрощенное управление процессом — удобное управление и четкая визуализация состояния. Локальное резервное копирование данных — встроенное хранилище данных для измеренных значений сроком до 7,5 лет. Соответствие промышленным стандартам, простая установка на DIN. 3,5″ цветной сенсорный TFT экран или светодиодная индикация. 4-20 мА, Modbus TCP. |
| Диапазон номинальных диаметров | Погружная длина: 180 мм (7″) или 500 мм (20″) |
| Измеряемые параметры | Концентрация Плотность Скорость звука Температура |
| Макс. погрешность измерения | Плотность: ±0,01 г/см³ Температура: ±0,5 K Скорость звука: 2 м/с |
| Диапазон измерения | Концентрация в соответствии с таблицей данных приложения о концентрации, максимум от 0 до 100% Скорость звука от 600 до 2000 м/с Таблица данных приложения о температуре и концентрации, от 0 до +100 °C (от 32 до +212 °F) Плотность от 0,7 до 1,5 г/см³ |
| Макс. рабочее давление | макс. 16 бар при 20 °C (232 psi при 68 °F) |
| Диапазон температур продукта | 0 … 100 °C |
| Диапазон окружающей температуры | 0 … +50 °C (32 … 122 °F) |
| Материал корпуса сенсора | Нержавеющая сталь V4A 1.4571 |
| Степень защиты | Датчик: IP68 (с подключенным кабелем), IP66 (без разъема кабеля) Преобразователь: IP40 |
| Дисплей/Настройка | LED индикатор состояния Цветной сенсорный TFT-дисплей |
| Выходные сигналы | 4-20 мА/Modbus TCP |
| Источник питания | Пост. ток 24 В (18…35 В) |
| Сертификаты на взрывозащиту | Non-hazardous area UK; Non-hazardous area |
| Безопасность изделия | CE, C-tick |
Характеристики
| Модель | Teqwave I |
