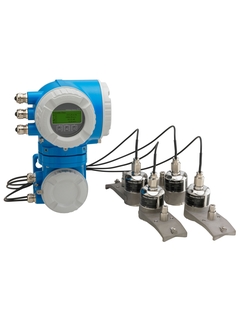

Ультразвуковой расходомер Endress+Hauser Proline Prosonic Flow P 500
Описание
Расходомер Prosonic Flow P может быть установлен даже с коротким прямыми входными участками без увеличения погрешности. Встроенная технология Heartbeat повышает безопасность и эксплуатационную готовность производства, а также помогает найти оптимальное положение монтажа.
- Ультразвуковой расходомер накладного типа не зависит от давления, плотности и проводимости измеряемой среды
- Широкий диапазон номинальных диаметров: DN 15 — 4000
- Температура технологической среды:–40 до +170 °C
Описание расходомера Endress+Hauser Prosonic Flow G 300
Расходомер Prosonic Flow P может быть установлен даже с коротким прямыми входными участками без увеличения погрешности. Измерение абразивных, агрессивных или токсичных жидкостей не представляет проблемы для накладного Proline Prosonic Flow P 500. Прибор устанавливается без прерывания технологического процесса. Встроенная технология Heartbeat повышает безопасность и эксплуатационную готовность производства, а также помогает найти оптимальное положение монтажа.
- Ультразвуковой расходомер накладного типа не зависит от давления, плотности и проводимости измеряемой среды
- Двунаправленное измерение в различных средах
- Установка без прерывания технологического процесса
- Широкий диапазон номинальных диаметров: DN 15 — 4000
- Температура технологической среды:–40 до +170 °C
- Раздельное исполнение с поддержкой нескольких (не более 3) входных/выходных сигналов
- Сенсорный дисплей с подсветкой и поддержкой WLAN подключения
- Стандартный кабель между датчиком и преобразователем
Преимущества
- Установка даже с коротким прямыми входными участками без увеличения погрешности благодаря функции FlowDC (компенсация возмущений потока)
- Высокие стандарты безопасности – режим SIL, международная сертификация для использования во взрывоопасных зонах
- Долговременно стабильный сигнал – установка на постоянной основе снаружи трубопровода с помощью согласующих подушек
- Надежное измерение на трубопроводах из различных материалов – выпускаются датчики для стеклопластиковых и пластмассовых труб
- Полный доступ к информации о технологических параметрах и диагностике – множество произвольно комбинируемых входных/выходных сигналов
- Свободно конфигурируемая функциональность ввода/вывода
- Встроенная проверка – технология Heartbeat
Технические характеристики расходомера Endress+Hauser Prosonic Flow G 300
| Принцип измерения | Ультразвуковой: расход |
| Заголовок для продукта | Накладной расходомер для размещения в ограниченном пространстве с поддержкой до 3 входных/выходных сигналов. Может быть установлен даже с коротким прямыми входными участками без увеличения погрешности благодаря функции FlowDC (компенсация возмущений потока). Двунаправленное измерение в различных средах. |
| Функции датчика | Высокие стандарты безопасности – SIL, международная сертификация для использования во взрывоопасных зонах. Долговременно стабильный сигнал – установка на постоянной основе снаружи трубопровода с помощью согласующих подушек. Надежное измерение на трубопроводах из различных материалов – выпускаются датчики для стеклопластиковых и пластмассовых труб. Установка без прерывания технологического процесса. Большой выбор номинальных диаметров: DN 15 … 4000 (½ … 160″). Температура технологической среды: –40 до +170 °C. |
| Особенности преобразователя | Полный доступ к информации о процессе и диагностике – множество произвольно комбинируемых входных/ выходных сигналов . Свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Раздельное исполнение с поддержкой нескольких (не более 3) входных/выходных сигналов. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN . Стандартный кабель между датчиком и преобразователем. |
| Диапазон номинальных диаметров | Два канала, 1 или 2 пути прохода: DN15…4000 |
| Sensor materials | Система с зажимным креплением: Держатель датчика 1.4301/304, 1.4404/316L Корпус датчика 1.4301/304, 1.4404/316L Крепежные ленты 1.4301/304, 1.4404/316L |
| Измеряемые параметры | Объемный расход, скорость звука, скорость потока, сумматор |
| Макс. погрешность измерения | Объемный расход: ±3 % ИЗМ для DN 15 ±2% ИЗМ для DN 25 … DN 200 ±2% ИЗМ более DN 200 |
| Диапазон измерения | 0 … 15 м/с |
| Макс. рабочее давление | N/A |
| Диапазон температур продукта | DN 15 … 65: –40 … +150°C DN 50 … 4000: –40 … +170°C |
| Диапазон окружающей температуры | -40 …+60 °C -50…+60 °C опция |
| Материал корпуса сенсора | N/A |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M) = 316L |
| Степень защиты | Датчик в раздельном исполнении: IP68, защитная оболочка типа 6P Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4-строчный дисплей, сенсорное управление. (внешнее управление) Опционально: WLAN Конфигурация через локальный дисплей, веб-браузер или управляющие программы |
| Выходные сигналы | 3 выхода: 4…20 мА HART (активный/пассивный) 4 .. 20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Входной сигнал состояния Вход 4-20 мА |
| Цифровая связь | HART, Modbus RS485 |
| Источник питания | DC 24 V AC 100 … 230 V AC 100 … 230 V / DC 24 V (для безопасных зон) |
| Сертификаты на взрывозащиту | ATEX, FM/CSA |
| Другие сертификаты и нормативы | Другие сертификаты и нормативы |
| Безопасность изделия | CE, C-tick |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Проверка расходомера для диаметров DN15, 25, 40, 50 & 100 Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
Характеристики
| Модель | P 500 |
