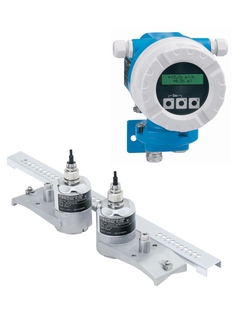

Ультразвуковой расходомер Endress+Hauser Prosonic Flow 91W
Описание
Датчик Prosonic Flow W в накладном исполнении специально разработан для воды и сточных вод.
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Накладной сенсор для измерения расхода технологической, соленой, деминерализованной, питьевой и сточной воды.
Описание расходомера Endress+Hauser Prosonic Flow 91W
Датчик Prosonic Flow W в накладном исполнении специально разработан для воды и сточных вод. В сочетании с экономичным преобразователем Prosonic Flow 91 с кнопочным управлением Prosonic Flow 91W идеально подходит для мониторинга расхода в водной отрасли.
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Накладной сенсор для измерения расхода технологической, соленой, деминерализованной, питьевой и сточной воды.
Преимущества
- Низкие вложения — экономичность измерительной точки возрастает вместе с диаметром трубопровода (до DN 4000)
- Стабильный сигнал — измерение снаружи трубопровода
- Прозрачность процесса — возможность диагностики
- Экономичный преобразователь — предназначен для простого применения
- Быстрый и надежный пуск-наладка — меню быстрой установки
- Автоматическое восстановление данных
Технические характеристики расходомера Endress+Hauser Prosonic Flow 91W
| Принцип измерения | Ультразвуковой: расход |
| Заголовок для продукта | Прибор с экономичным преобразователем и автоматическим сканером частот для максимальной эффективности измерения. Накладной прибор для измерения расхода технологической, соленой, деминерализованной, питьевой воды и сточных вод. |
| Функции датчика | Низкие капиталовложения – экономическая эффективность растет с увеличением диаметра трубы (до DN 4000/156″). Нет дополнительных путей утечки – внешнее измерение на наружной стороне трубы. Прозрачность процесса — возможность диагностики. Температура: –20 … +80°C (-4 …+176 °F). Класс защиты: IP68 (корпус типа 6P) для установки на затопленных трубах. Ударопрочность и устойчивость к вибрациям в соответствии с IEC 68-2-6. |
| Особенности преобразователя | Экономичный преобразователь — предназначен для простого применения. Быстрый и надежный пуск-наладка — меню быстрой установки. Автоматическое извлечение данных для обслуживания. Алюминиевый полевой корпус преобразователя. 2-строчный дисплей с кнопочным управлением. HART. |
| Диапазон номинальных диаметров | Одноканальный, 1 или 2 тракта: DN15…2000 (1/2…80″) |
| Смачиваемые материалы | Система с зажимным креплением: Держатель датчика 1.4308/CF-8 Корпус датчика 1.4301/304 Крепежные ленты 1.4301/304 |
| Измеряемые параметры | Объемный расход, скорость звука, скорость потока, мощность сигнала, сумматор |
| Макс. погрешность измерения | Объемный расход: ±3% ИЗМ для DN15 ±2% ИЗМ для DN25…200 ±2% ИЗМ для размеров более DN200 |
| Диапазон измерения | 0,3…10 м/с (1…33 фут/с) |
| Макс. рабочее давление | не исп. |
| Диапазон температур продукта | -20…+80°C 0…+130°C (опция) |
| Диапазон окружающей температуры | -20…+60 °C |
| Материал корпуса сенсора | не исп. |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием |
| Степень защиты | IP67, тип 4X для преобразователя IP67, тип 4X для датчиков IP68, тип 6P для датчиков (опция). IP67 NEMA 4X |
| Дисплей/Настройка | 2-строчный дисплей с подсветкой, с тремя нажимными кнопками |
| Выходные сигналы | 1 x 4…20 мА HART (активный) 1 x импульсный/частотный/переключающий выход (пассивный) |
| Входные сигналы | не исп. |
| Цифровая связь | HART |
| Источник питания | 85…250 В перем. тока 20…28 В 11…40 В пост. тока |
| Сертификаты на взрывозащиту | Безопасные зоны FM, CSA |
| Другие сертификаты и нормативы | Верификация расходомера только для DN15, 25, 40, 50 и 100 Маркировка EAC |
| Безопасность изделия | Маркировка CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты | Верификация расходомера только для DN15, 25, 40, 50 и 100 |
Характеристики
| Модель | 91W |
