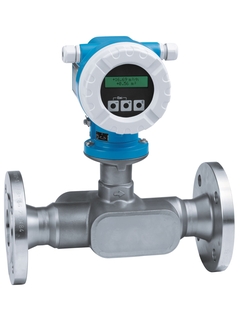

Ультразвуковой расходомер Endress+Hauser Prosonic Flow 92F
Описание
Prosonic 92F сочетает в себе преобразователь с питанием от контура и фланцевый датчик в прочном корпусе.
- На принцип измерения не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Фланцевый сенсор для измерения расхода однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.
Описание расходомера Endress+Hauser Prosonic Flow 92F
Prosonic 92F сочетает в себе преобразователь с питанием от контура и фланцевый датчик в прочном корпусе. Он обеспечивает простую интеграцию в систему управления и высокую точность измерений по привлекательной цене. Prosonic 92F идеально подходит для химической и нефтехимической отраслей.
- На принцип измерения не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Фланцевый сенсор для измерения расхода однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.
Преимущества
- Конструкция обеспечивает безопасность технологических процессов — международные сертификаты на применение во взрывоопасных зонах
- Нет дополнительный потери давления — полнопроходная конструкция
- Прозрачность процесса — возможность диагностики
- Простой монтаж и сокращение затрат на установку — преобразователь с питанием от контура
- Полное соответствие отраслевым нормам – IEC/ATEX/FM/CSA/TIIS/NEPSI
- Автоматическое восстановление данных для простого обслуживания
Технические характеристики расходомера Endress+Hauser Prosonic Flow 92F
| Принцип измерения | Ультразвуковой: расход |
| Заголовок для продукта | Высокоточный расходомер с питанием по сигнальной цепи, с инновационной параллельной конструкцией для снижения длины входных прямых участков. Прибор для непрерывного измерения однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности. |
| Функции датчика | Безопасная конструкция для технологических процессов – международные сертификаты на применение во взрывоопасных зонах. Нет дополнительный потери давления — полнопроходная конструкция. Прозрачность процесса — возможность диагностики. Полное соответствие требованиям NACE MR0175 и MR010. Номинальный диаметр: DN 25 … 300 (1… 12″). Температура среды: от -40 до +200 °C (от -40 до +392 °F). |
| Особенности преобразователя | Простой и экономичный монтаж – преобразователь с питанием по сигнальной цепи. Полное соответствие отраслевым нормам – IEC/ATEX/FM/CSA/TIIS/NEPSI. Автоматическое извлечение данных для обслуживания. Прибор в компактном или раздельном исполнении. 2-строчный дисплей с подсветкой и кнопками. HART, PROFIBUS PA, FOUNDATION Fieldbus. |
| Диапазон номинальных диаметров | 2-лучевая версия: DN80…300 (3…12″) 3-лучевая версия: DN25…50 (1…2″) 4-лучевая версия: DN 80…300 (3…12″) |
| Смачиваемые материалы | Датчик: A351-CF3M (DN25…100) 1.4404/TP316/TP316L или A106 GrB (DN150…300) Преобразователь: 1.4404/316/316L Фланцы: 1.4404/316/316L или A105/1.0432 |
| Измеряемые параметры | Объемный расход, расчетный массовый расход, скорость звука, скорость потока, мощность сигнала |
| Макс. погрешность измерения | Объемный расход (стандартный вариант): — ±0,5 % ИЗМ при 0,5…10 м/с (1,6…33 фут/с) Объемный расход (опция): — ±0,3 % ИЗМ при 0,5…10 м/с (1,6…33 фут/с) |
| Диапазон измерения | 0…2400 м3/ч, |
| Макс. рабочее давление | PN 40 / ASME Cl. 300 / JIS 20K |
| Диапазон температур продукта | -40 … +150 °C -40 … +200 °C опция |
| Диапазон окружающей температуры | -40…+60 °C, компактное исполнение -40…+80 °C, выносной датчик -40…+60 °C, выносной преобразователь |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием |
| Степень защиты | IP67, NEMA 4X IP68 NEMA 6P (опция для раздельного исполнения) |
| Дисплей/Настройка | 2х-строчный с подсветкой, 3 физические кнопки |
| Выходные сигналы | 1 x 4…20 мА HART 1 x импульсный/частотный/переключающий выход (пассивный) |
| Входные сигналы | не исп. |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | Питание по сигнальной цепи с 2-проводным подключением |
| Сертификаты на взрывозащиту | ATEX, FM, CSA, JPN |
| Другие сертификаты и нормативы | Сертификат на материал 3.1 (смачиваемые части), произведена калибровка на сертифицированном калибровочном оборудовании (согласно ISO/IEC 17025), CRN, AD2000 Маркировка PED, EAC |
| Безопасность изделия | Маркировка EAC |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) |
| Сертификаты и нормативы по давлению | CRN, PED, AD2000 |
| Сертификаты на материалы | Сертификат на материал 3.1 (смачиваемые части) |
Характеристики
| Модель | 92F |
