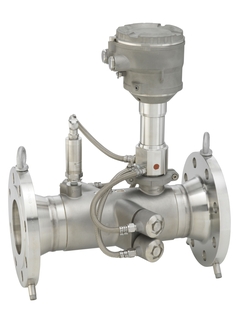

Ультразвуковой расходомер Endress+Hauser Prosonic Flow G 500
Описание
Прибор Prosonic Flow G подходит для широкого диапазона применений и предназначен для измерения расхода газа, в том числе при наличии влаги в газе и при нестабильности свойств и состава газа.
- Данный принцип измерения не зависит от состава газа
- Точное измерение природного и технологического газа в химических и нефтегазовых процессах.
Описание расходомера Endress+Hauser Prosonic Flow G 500
Прибор Prosonic Flow G подходит для широкого диапазона применений и предназначен для измерения расхода газа, в том числе при наличии влаги в газе и при нестабильности свойств и состава газа. Герметичный корпус датчика с разрывным диском, стойкий к повышенному давлению, повышает безопасность работы. Выносной преобразователь обладает высокой гибкостью с точки зрения монтажа и эксплуатационной беопасности. Технология Heartbeat обеспечивает стабильную безопасность процесса и его соответствие стандартам.
- Данный принцип измерения не зависит от состава газа
- Точное измерение природного и технологического газа в химических и нефтегазовых процессах.
Преимущества
- Универсальный измерительный прибор, способный работать в газовых смесях произвольного состава в сложных областях применения
- Максимальная надежность показаний даже при наличии влаги в газе – конструкция датчика нечувствительна к конденсату
- Оперативный контроль процесса – получение показателей в реальном времени с компенсацией по давлению и температуре
- Эффективное решение – многопараметрическое измерение, отсутствие потерь давления
- Полный доступ к данным процесса и диагностической информации — широкий выбор произвольно комбинируемых входных/выходных сигналов
- Простота и универсальность — легко конфигурируемые функции входных/выходных сигналов
- Встроенная функция самопроверки — технология Heartbeat
Технические характеристики расходомера Endress+Hauser Prosonic Flow G 500
| Принцип измерения | Ультразвуковой: расход |
| Заголовок для продукта | Высоконадежный прибор в раздельном исполнении, специально разработанный для работы в изменяющихся условиях процесса.. Гибкая настройка для работы с определяемым пользователем газовыми смесями в сложных измерительных задачах.. Точные измерения параметров природного и технологического газа в химической и нефтегазовой отраслях . |
| Функции датчика | Специальная конструкция сенсора для измерения сухого и влажного газа.. Максимальный контроль процесса: компенсация по температуре и давлению в реальном времени. Эффективное решение — многопараметрические измерения без потери давления. Прямое измерение расхода, давления и температуры. Смачиваемые части: титан/316L. Максимальная погрешность измерения: 0.5 %. |
| Особенности преобразователя | Полный доступ к диагностическим данным и информации о процессе — множество свободно комбинируемых входов/выходов и полевых шин. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat . Раздельное исполнение с возможностью подключения до 4 устройств ввода-вывода. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN. Стандартный кабель между датчиком и преобразователем. |
| Диапазон номинальных диаметров | DN 25 … 300 (1 … 12″) |
| Смачиваемые материалы | Измерительная трубка: 1.4408/1.4409 (CF3M) Преобразователь: 1.4404 (316. 316L, титан марки 2 |
| Измеряемые параметры | Объемный расход, скорректированный объемный расход, массовый расход, скорость потока, скорость звука, давление, температура, плотность, динамическая вязкость, расход энергии, индекс Воббе, доля метана, теплотворная способность, молярная масса |
| Макс. погрешность измерения | Объемный расход (стандарт): ‐ ±1.0 % o.r. при 3 … 40 м/с ‐ ±2 % o.r. при 0.3 … 3 м/с Объемный расход (опция): ‐ ±0.5 % o.r. при 0.3 … 3 м/с ‐ ±1.0 % o.r. при 3 … 40 м/с Массовый расход (стандарт): ‐ ±1.5 % o.r. при 3 … 40 м/с ‐ ±2.5 % o.r. при 0.3 … 3 м/с Массовый расход (опция): ‐ ±1.5 % o.r. при 0.3 … 3 м/с ‐ ±1.0 % o.r. при 3 … 40 м/с Содержание метана: ±1.00 % Молярная масса: ±1.50 % Плотность: ±1.50 % Динамическая вязкость: ±3.00 % Теплотворная способность: ±1.00 % Число Воббе: ±1.00 % |
| Диапазон измерения | Газ: 0.3 м/с … 40 м/с |
| Макс. рабочее давление | 0,7 … 100 бар абс (10.15 … 1450.38 psi a) |
| Диапазон температур продукта | -50 … 100 °C -50 … 100 °C со встроенным датчиком давления |
| Диапазон окружающей температуры | -40 … 60 °C(-40 … +140 °F) Опция: -50 … 60 °C(-58 … +140 °F) |
| Материал корпуса сенсора | Нержавеющая сталь, 1.4404(316/316L), 1.4408/1.4409 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4409 (CF3M) аналог. 316L Поликарбонат |
| Степень защиты | Датчик, выносное исполнение: IP66/67, тип 4X кожух Преобразователь, выносное исполнение: IP66/67, тип 4X кожух |
| Дисплей/Настройка | 4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление) Возможна конфигурация с помощью локального дисплея |
| Выходные сигналы | 4 выхода: 4…20 мА HART (активный/пассивный) 4…20 мА (активный/пассивный) Импульсный/частотный/релейный выход (активный/пассивный) Двойной импульсный выход (активный/пассивный) Релейный выход |
| Входные сигналы | Входной сигнал состояния Входной сигнал 4-20 мA |
| Цифровая связь | HART, Modbus RS485 |
| Источник питания | AC 100 … 230 V / DC 24 V (для безопасных зон) |
| Сертификаты на взрывозащиту | ATEX, cCSAus, IECEx, NEPSI, JPN |
| Безопасность изделия | CE, C-tick |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | 3.1 материал NACE MR0175/MR0103 |
Характеристики
| Модель | G 500 |
