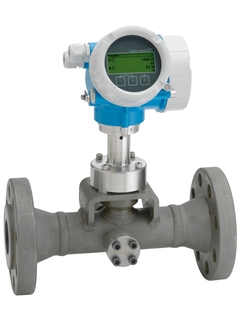

Вихревой расходомер Endress+Hauser Prowirl C 200
Рекомендуем
Описание
Prowirl C 200 — это линейка вихревых расходомеров из углеродистой стали, предназначенная для канадского и американского рынка. Датчик из углеродистой стали обладает повышенной устойчивостью к межкристаллитному коррозионному растрескиванию под напряжением, особенно в паровых системах для применения в SAGD.
Описание расходомера Endress+Hauser Prowirl C 200
Prowirl C 200 — это линейка вихревых расходомеров из углеродистой стали, предназначенная для канадского и американского рынка. Датчик из углеродистой стали обладает повышенной устойчивостью к межкристаллитному коррозионному растрескиванию под напряжением, особенно в паровых системах для применения в SAGD. Prowirl C 200 выпускается только с сертификатами соответствия требованиям взрывоопасной зоны CCSAus. Он НЕ поставляется с маркировкой CE, AD2000 или PED. Он поставляется в компактном исполнении или в исполнении с удаленным устройством. Для паровых установок с высоким содержанием хлоридов (SAGD) в соответствии с Директивой 017 AER.
Преимущества
- Соответствие требованиям AER — позволяет заказчику выполнять требования инспекции
- Повышенный контроль процесса — уникальная концепция контроля позволяет визуально оценивать первичный элемент
- Высокая безопасность процесса — устойчивость к межкристаллитному коррозионному растрескиванию под напряжением
- Удобное подключение прибора — отдельный отсек для подключения
- Безопасная эксплуатация — нет необходимости открывать прибор благодаря дисплею с сенсорным управлением и фоновой подсветке
- Встроенная проверка — технология Heartbeat Technology™
Технические характеристики расходомера Endress+Hauser Prowirl C 200
| Принцип измерения | Вихревой |
| Заголовок для продукта | Сенсор обеспечивает проверку первичного элемента на коррозию, доступен в компактном и раздельном исполнениях прибора. Для работы с паром, имеющим высокое содержание хлора (SAGD), в соответствии с требованиями директивы AER 017. |
| Функции датчика | Соответствие нормам AER позволяет клиенту обеспечить выполнение требований проверяющих органов. Повышенная степень контроля процесса – уникальный принцип проверки дает возможность оценивать состояние первичного элемента визуально. Высокая безопасность процесса – стойкость к растрескиванию, вызываемому межкристаллической коррозией при напряжениях. Сенсор изготовлен из углеродистой стали. Материал для применения при низких температурах продукта |
| Особенности преобразователя | Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус. |
| Диапазон номинальных диаметров | DN 50…150 (2…6″) |
| Смачиваемые материалы | Измерительная труба: SA‐106, марка B/SA‐333, марка 6 Тело обтекания, смотровые окна: SA‐105/SA‐350 LF2 Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668 Присоединение: SA‐105/SA‐350 LF2 |
| Измеряемые параметры | Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разница теплового потока, температура |
| Макс. погрешность измерения | Объемный расход (жидкость): ±0,75 % Объемный расход (пар, газ): ±1.00 % Массовый расход (жидкость): ±0,85% Массовый расход (пар, газ): ±1,7 % |
| Диапазон измерения | Жидкость: 0,99…545 м³/ч (0,58…321 фут³/мин) в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F) Пар, газ: 13,8…7262 м³/ч (8,12…4274 фут³/мин) в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс) |
| Макс. рабочее давление | Класс 900 |
| Диапазон температур продукта | –40…+400 °C (–40…+752 °F) |
| Диапазон окружающей температуры | Компактное исполнение (стандартное): –40…+80 °C (–40…+176 °F) Компактное исполнение (опция): –50…+80 °C (–58…+176 °F) Раздельное исполнение (стандартное): –40…+85 °C (–40…+185 °F) Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора | Клеммный отсек сенсора: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты | Компактное исполнение: IP66/67, защитная оболочка типа 4X Сенсор, раздельное исполнение: IP66/67, защитная оболочка типа 4X Преобразователь, раздельное исполнение: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством местного дисплея и управляющего ПО Возможно использование выносного дисплея |
| Выходные сигналы | 4…20 мА HART (пассивный) 4…20 мА (пассивный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | 4…20 мА (пассивный) |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | 12…35 В пост. тока (4…20 мА HART с частотным/импульсным/релейным выходом или без него) 12…30 В пост. тока (4…20 мА HART, 4…20 мА) 12…35 В пост. тока (4…20 мА HART, частотный/импульсный/релейный выход, вход 4…20 мА) 9…32 В пост. тока (PROFIBUS PA, частотный/импульсный/релейный выход) |
| Сертификаты на взрывозащиту | cCSAus |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | Материал 3.1 NACE MR0175, тестирование сварки согласно ASME IX (по запросу) |
| Принцип измерения | Вихревой |
| Заголовок для продукта | Сенсор обеспечивает проверку первичного элемента на коррозию, доступен в компактном и раздельном исполнениях прибора. Для работы с паром, имеющим высокое содержание хлора (SAGD), в соответствии с требованиями директивы AER 017. |
| Функции датчика | Соответствие нормам AER позволяет клиенту обеспечить выполнение требований проверяющих органов. Повышенная степень контроля процесса – уникальный принцип проверки дает возможность оценивать состояние первичного элемента визуально. Высокая безопасность процесса – стойкость к растрескиванию, вызываемому межкристаллической коррозией при напряжениях. Сенсор изготовлен из углеродистой стали. Материал для применения при низких температурах продукта. |
| Особенности преобразователя | Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус. |
| Диапазон номинальных диаметров | DN 50…150 (2…6″) |
| Смачиваемые материалы | Измерительная труба: SA‐106, марка B/SA‐333, марка 6 Тело обтекания, смотровые окна: SA‐105/SA‐350 LF2 Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668 Присоединение: SA‐105/SA‐350 LF2 |
| Измеряемые параметры | Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разница теплового потока, температура |
| Макс. погрешность измерения | Объемный расход (жидкость): ±0,75 % Объемный расход (пар, газ): ±1.00 % Массовый расход (жидкость): ±0,85% Массовый расход (пар, газ): ±1,7 % |
| Диапазон измерения | Жидкость: 0,99…545 м³/ч (0,58…321 фут³/мин) в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F) Пар, газ: 13,8…7262 м³/ч (8,12…4274 фут³/мин) в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс) |
| Макс. рабочее давление | Класс 900 |
| Диапазон температур продукта | –40…+400 °C (–40…+752 °F) |
| Диапазон окружающей температуры | Компактное исполнение (стандартное): –40…+80 °C (–40…+176 °F) Компактное исполнение (опция): –50…+80 °C (–58…+176 °F) Раздельное исполнение (стандартное): –40…+85 °C (–40…+185 °F) Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора | Клеммный отсек сенсора: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты | Компактное исполнение: IP66/67, защитная оболочка типа 4X Сенсор, раздельное исполнение: IP66/67, защитная оболочка типа 4X Преобразователь, раздельное исполнение: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством местного дисплея и управляющего ПО Возможно использование выносного дисплея |
| Выходные сигналы | 4…20 мА HART (пассивный) 4…20 мА (пассивный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | 4…20 мА (пассивный) |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | 12…35 В пост. тока (4…20 мА HART с частотным/импульсным/релейным выходом или без него) 12…30 В пост. тока (4…20 мА HART, 4…20 мА) 12…35 В пост. тока (4…20 мА HART, частотный/импульсный/релейный выход, вход 4…20 мА) 9…32 В пост. тока (PROFIBUS PA, частотный/импульсный/релейный выход) |
| Сертификаты на взрывозащиту | cCSAus |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | Сертификат на материал 3.1 NACE MR0175, тестирование сварки согласно ASME IX (по запросу) |
| Принцип измерения | Вихревой |
| Заголовок для продукта | Сенсор обеспечивает проверку первичного элемента на коррозию, доступен в компактном и раздельном исполнениях прибора. Для работы с паром, имеющим высокое содержание хлора (SAGD), в соответствии с требованиями директивы AER 017. |
| Функции датчика | Соответствие нормам AER позволяет клиенту обеспечить выполнение требований проверяющих органов. Повышенная степень контроля процесса – уникальный принцип проверки дает возможность оценивать состояние первичного элемента визуально. Высокая безопасность процесса – стойкость к растрескиванию, вызываемому межкристаллической коррозией при напряжениях. Сенсор изготовлен из углеродистой стали. Материал для применения при низких температурах продукта. |
| Особенности преобразователя | Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус. |
| Диапазон номинальных диаметров | DN 50…150 (2…6″) |
| Смачиваемые материалы | Измерительная труба: SA‐106, марка B/SA‐333, марка 6 Тело обтекания, смотровые окна: SA‐105/SA‐350 LF2 Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668 Присоединение: SA‐105/SA‐350 LF2 |
| Измеряемые параметры | Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разница теплового потока, температура |
| Макс. погрешность измерения | Объемный расход (жидкость): ±0,75 % Объемный расход (пар, газ): ±1.00 % Массовый расход (жидкость): ±0,85% Массовый расход (пар, газ): ±1,7 % |
| Диапазон измерения | Жидкость: 0,99…545 м³/ч (0,58…321 фут³/мин) в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F) Пар, газ: 13,8…7262 м³/ч (8,12…4274 фут³/мин) в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс) |
| Макс. рабочее давление | Класс 900 |
| Диапазон температур продукта | –40…+400 °C (–40…+752 °F) |
| Диапазон окружающей температуры | Компактное исполнение (стандартное): –40…+80 °C (–40…+176 °F) Компактное исполнение (опция): –50…+80 °C (–58…+176 °F) Раздельное исполнение (стандартное): –40…+85 °C (–40…+185 °F) Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора | Клеммный отсек сенсора: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты | Компактное исполнение: IP66/67, защитная оболочка типа 4X Сенсор, раздельное исполнение: IP66/67, защитная оболочка типа 4X Преобразователь, раздельное исполнение: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством местного дисплея и управляющего ПО Возможно использование выносного дисплея |
| Выходные сигналы | 4…20 мА HART (пассивный) 4…20 мА (пассивный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | 4…20 мА (пассивный) |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | 12…35 В пост. тока (4…20 мА HART с частотным/импульсным/релейным выходом или без него) 12…30 В пост. тока (4…20 мА HART, 4…20 мА) 12…35 В пост. тока (4…20 мА HART, частотный/импульсный/релейный выход, вход 4…20 мА) 9…32 В пост. тока (PROFIBUS PA, частотный/импульсный/релейный выход) |
| Сертификаты на взрывозащиту | cCSAus |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | NACE MR0175, тестирование сварки согласно ASME IX (по запросу) |
Характеристики
| Модель | C 200 |
