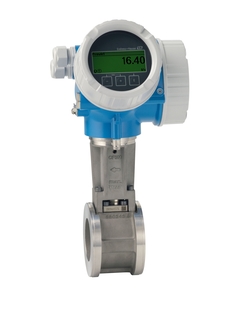

Вихревой расходомер Endress+Hauser Prowirl D 200
Описание
Датчик Prowirl D можно устанавливать непосредственно между фланцами, что делает его функциональным прибором во вспомогательных процессах при небольшой стоимости установки.
- Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
- Для всех основных применений и замены измерительных диафрагм 1:1.
Описание расходомера Endress+Hauser Prowirl C 200
Датчик Prowirl D можно устанавливать непосредственно между фланцами, что делает его функциональным прибором во вспомогательных процессах при небольшой стоимости установки. Благодаря уникальной 2-проводной технологии датчик Prowirl D 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.
- Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
- Для всех основных применений и замены измерительных диафрагм 1:1.
Преимущества
- Встроенный датчик температуры для измерения массового расхода и расхода энергии насыщенного пара
- Простая установка датчика — прилагаются центровочные кольца
- Доказанная надежность, устойчивость к внешним вибрациям, перепадам температур и гидроударам
- Долговременная стабильность — надежный емкостный датчик без дрейфа нуля
- Удобное подключение устройства — отдельный отсек с клеммами для подключения
- Безопасность эксплуатации — благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать устройство
- Встроенная функция для самопроверки и диагностики — технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Prowirl C 200
| Принцип измерения | Вихревой |
| Заголовок для продукта | Экономичный пластинчатый расходомер, поставляется в компактном или дистанционном исполнении. Встроенное измерение температуры для массового/энергетического потока насыщенного пара. Для всех основных применений и для замены пластин 1 к 1. |
| Функции датчика | Простота выравнивания датчика — в комплект входят центрирующие кольца. Высокая эксплуатационная готовность — проверенная прочность, устойчивость к вибрациям, температурным ударам и гидроударам. Долгосрочная стабильность — надежный емкостной датчик без дрейфа. Полная длина 65 мм (2,56 дюйма). Бесфланцевое исполнение. Оптимизированный вес. |
| Особенности преобразователя | Удобное подключение устройства — отдельный отсек для подключения. Безопасная эксплуатация — нет необходимости открывать устройство благодаря дисплею с сенсорным управлением, фоновой подсветке. Проверка без прерывания процесса — технология Heartbeat . Модуль дисплея с функцией передачи данных. Прочный корпус с двумя отсеками. Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны). |
| Диапазон номинальных диаметров | DN 15…150 (½…6″) |
| Смачиваемые материалы | Измерительная трубка: 1.4408 (C3FM) Датчик DSC: 1.4435 (316/316L) |
| Измеряемые параметры | Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура |
| Макс. погрешность измерения | Объемный расход (жидкость): ±0,75 % Объемный расход (пар, газ): ±1,00 % Массовый расход (жидкость): ±0,85% Массовый расход (пар, газ): ±1,7 % |
| Диапазон измерения | Жидкость: 0,16…625 м³/ч (0,09…368 фут³/мин) в зависимости от среды: вода при 1 бар а, 20 °C (14,5 psi а, 68° F) Пар, газ: 2…8342 м³/ч (1,18…4910 фут³/мин) в зависимости от среды: пар при 180 °C, 10 бар а (356 °F, 145 psi а); воздух при 25 °C, 4,4 бар а (77 °F, 63,8 psi а) |
| Макс. рабочее давление | PN 40, класс 300, 20K |
| Диапазон температур продукта | Стандартное исполнение: –40…+260 °C (–40…+500 °F) Для повышенных/пониженных температур (опция): –200…+400 °C (–328…+752 °F) Для повышенных/пониженных температур (по запросу): –200…+450 °C (–328…+842 °F) |
| Диапазон окружающей температуры | Компактное исполнение (стандартный вариант): –40…+80 °C (–40…+176 °F) Компактное исполнение (опция): –50…+80 °C (–58…+176 °F) Раздельное исполнение (стандартный вариант): –40…+85 °C (–40…+185 °F) Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора | Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты | Компактное исполнение: IP66/67, защитная оболочка типа 4X Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление) Настройка с помощью локального дисплея и управляющего ПО Доступен выносной дисплей |
| Выходные сигналы | 4…20 мА HART (пассивный) 4…20 мА (пассивный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Токовый вход 4…20 мА (пассивный) |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | 12…35 В пост. тока (4…20 мА HART с импульсным/частотным/релейным выходом или без него) 12…30 В пост. тока (4…20 мА HART, 4…20 мА) 12…35 В пост. тока (4…20 мА HART, импульсный/частотный/релейный выход, вход 4…20 мА) 9…32 В пост. тока (PROFIBUS PA, импульсный/частотный/релейный выход) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, JPN, EAC |
| Безопасность изделия | CE, C-TICK, EAC |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV SÜD) |
| Морские сертификаты и нормативы | ABS, LR, BV |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Материал 3.1 NACE MR0175/MR0103, PMI (по запросу) |
| Принцип измерения | Вихревой |
| Заголовок для продукта | Cost-effective wafer flowmeter, available as compact or remote version. Integrated temperature measurement for mass/energy flow of saturated steam. For all basic applications and for 1-to-1 replacement of orifice plates. |
| Функции датчика | Easy alignment of the sensor – included centering rings. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. Long-term stability – robust drift-free capacitive sensor. Полная длина 65 мм (2,56 дюйма). Бесфланцевое исполнение. Оптимизированный вес. |
| Особенности преобразователя | Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Проверка без прерывания процесса — технология Heartbeat . Модуль дисплея с функцией передачи данных. Прочный корпус с двумя отсеками. Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны). |
| Диапазон номинальных диаметров | DN 15…150 (½…6″) |
| Смачиваемые материалы | Измерительная трубка: 1.4408 (C3FM) Датчик DSC: 1.4435 (316/316L) |
| Измеряемые параметры | Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура |
| Макс. погрешность измерения | Объемный расход (жидкость): ±0,75 % Объемный расход (пар, газ): ±1,00 % Массовый расход (жидкость): ±0,85% Массовый расход (пар, газ): ±1,7 % |
| Диапазон измерения | Жидкость: 0,16…625 м³/ч (0,09…368 фут³/мин) в зависимости от среды: вода при 1 бар а, 20 °C (14,5 psi а, 68° F) Пар, газ: 2…8342 м³/ч (1,18…4910 фут³/мин) в зависимости от среды: пар при 180 °C, 10 бар а (356 °F, 145 psi а); воздух при 25 °C, 4,4 бар а (77 °F, 63,8 psi а) |
| Макс. рабочее давление | PN 40, класс 300, 20K |
| Диапазон температур продукта | Стандартное исполнение: –40…+260 °C (–40…+500 °F) Для повышенных/пониженных температур (опция): –200…+400 °C (–328…+752 °F) Для повышенных/пониженных температур (по запросу): –200…+450 °C (–328…+842 °F) |
| Диапазон окружающей температуры | Компактное исполнение (стандартный вариант): –40…+80 °C (–40…+176 °F) Компактное исполнение (опция): –50…+80 °C (–58…+176 °F) Раздельное исполнение (стандартный вариант): –40…+85 °C (–40…+185 °F) Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора | Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты | Компактное исполнение: IP66/67, защитная оболочка типа 4X Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление) Настройка с помощью локального дисплея и управляющего ПО Доступен выносной дисплей |
| Выходные сигналы | 4…20 мА HART (пассивный) 4…20 мА (пассивный) Импульсный/частотный/переключающий выход (пассивный) |
| Входные сигналы | Токовый вход 4…20 мА (пассивный) |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | 12…35 В пост. тока (4…20 мА HART с импульсным/частотным/переключающим выходом или без него) 12…30 В пост. тока (4…20 мА HART, 4…20 мА) 12…35 В пост. тока (4…20 мА HART, импульсный/частотный/переключающий выход, вход 4…20 мА) 9…32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, JPN, EAC |
| Безопасность изделия | CE, C-TICK, EAC |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Морские сертификаты и нормативы | ABS, LR, BV |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Материал 3.1 NACE MR0175/MR0103, PMI (по запросу) |
Характеристики
| Модель | D 200 |
