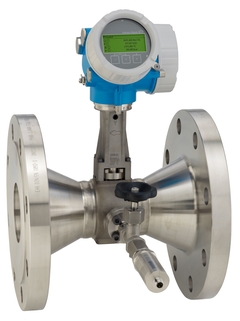

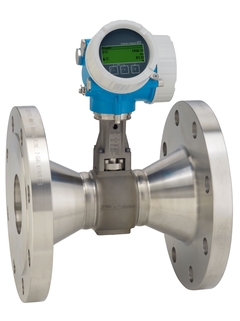

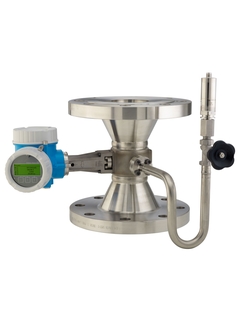

Вихревой расходомер Endress+Hauser R 200
Описание
Prowirl R зарекомендовал себя как надежное решение для управления энергопотреблением пара, газа и жидкостей во вспомогательных процессах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.
- Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
- Предназначен для измерений малых расходов.
Описание расходомера Endress+Hauser Prowirl R 200
Prowirl R зарекомендовал себя как надежное решение для управления энергопотреблением пара, газа и жидкостей во вспомогательных процессах. Более того, дизайн прибора оптимизирован для измерения малых расходов. Благодаря уникальной 2-проводной технологии датчик Prowirl R 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.
- Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
- Предназначен для измерений малых расходов.
Преимущества
- Простой мониторинг энергии — встроенные функции измерения температуры и давления в парах и газах
- Экономия средств и времени — не требуются модификации труб для измерения на зауженном участке трубопровода
- Неизменная точность до числа Рейнольдса 10 000 — самый линейный датчик вихревых расходомеров
- Долговременная стабильность — надежный емкостный датчик без дрейфа нуля
- Удобное подключение устройства — отдельный отсек с клеммами для подключения
- Безопасность эксплуатации — благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать устройство
- Встроенная функция для самопроверки и диагностики — технология Heartbeat Technology
Технические характеристики расходомера Endress+Hauser Prowirl R 200
| Принцип измерения | Вихревой |
| Заголовок для продукта | Расходомер с лучшей в своем классе точностью, несмотря на уменьшение трубы. Простое управление — встроенные измерения температуры и давления для пара и газов. Предназначен для применений с очень низким расходом или уменьшенным расходом. |
| Функции датчика | Экономия времени и средств – не требуется модификация труб для снижения размера трубопровода. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Встроенное уменьшение диаметра на 1 или 2 линейных размера. Номинальный диаметр (сопряженная труба) до DN 250 (10″). |
| Особенности преобразователя | Экономия средств и времени — не требуется модификация трубопровода для уменьшения размера линии. Одинаковая точность до Re 10 000 — самый линейный корпус вихревого расходомера. Долгосрочная стабильность — надежный емкостной датчик без дрейфа. Встроенное уменьшение диаметра на 1 или 2 размера. Номинальный диаметр (сопряженная труба) до DN 250 (10″). Гибкое позиционирование напорного элемента. |
| Диапазон номинальных диаметров | DN 25 … 250 (1 … 10″) |
| Смачиваемые материалы | Измерительная трубка: 1.4408 (CF3M) Датчик DSC: 1.4404/F316/F316L Присоединение к процессу: 1.4404/F316/F316L |
| Измеряемые параметры | Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура |
| Макс. погрешность измерения | Объемный расход (жидкость): ±0,75 % Объемный расход (пар, газ): ±1,00 % Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению) Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления) Массовый расход (жидкость): ±0,85% |
| Диапазон измерения | Жидкость: 0,1…540 м³/ч (0,061…320 фунт³/мин) в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F) Пар, газ: 0,52…7300 м³/ч (0,31…4300 фунт³/мин) в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a) |
| Макс. рабочее давление | PN 40, класс 300, 20K |
| Диапазон температур продукта | Стандартное исполнение: –40…+260 °C (–40…+500 °F) Для повышенных/пониженных температур (опция): –200…+400 °C (–328…+752 °F) Для повышенных/пониженных температур (по запросу): –200…+450 °C (–328…+842 °F) |
| Диапазон окружающей температуры | Компактное исполнение (стандартный вариант): –40…+80 °C (–40…+176 °F) Компактное исполнение (опция): –50…+80 °C (–58…+176 °F) Раздельное исполнение (стандартный вариант): –40…+85 °C (–40…+185 °F) Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора | Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты | Компактное исполнение: IP66/67, защитная оболочка типа 4X Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка | 4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление) Настройка с помощью локального дисплея и управляющего ПО Доступен выносной дисплей |
| Выходные сигналы | 4…20 мА HART (пассивный) 4…20 мА (пассивный) Импульсный/частотный/переключающий выход (пассивный) |
| Входные сигналы | 4…20 мА (пассивный) |
| Цифровая связь | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания | 12…35 В пост. тока (4…20 мА HART с импульсным/частотным/переключающим выходом или без него) 12…30 В пост. тока (4…20 мА HART, 4…20 мА) 12…35 В пост. тока (4…20 мА HART, импульсный/частотный/переключающий выход, вход 4…20 мА) 9…32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, JPN, EAC |
| Безопасность изделия | CE, C-TICK, EAC |
| Функциональная безопасность | Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Морские сертификаты и нормативы | ABS, LR, BV |
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 |
| Сертификаты на материалы | Сертификат на материал 3.1 NACE MR0175/MR0103, PMI (по запросу); тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу) |
Характеристики
| Модель | R 200 |
