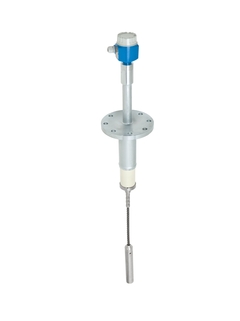

Емкостный датчик уровня Endress+Hauser Solicap FTI77
Описание емкостного датчика уровня Endress+Hauser Solicap FTI77
Solicap FTI77 — надежный прибор со стержневым/тросовым зондом. Применяется для определения предельного уровня как для высокодисперсных, так и для грубодисперсных сред. Обеспечивает максимальную надежность благодаря активной компенсации отложений, подходит для многих отраслей промышленности благодаря наличию большого количества сертификатов и разрешений. Ударопрочная конструкция позволяет использовать его при значительных боковых нагрузках (до 800 Нм для штыкового исполнения), при высоких температурах и абразивных средах.
Компактный преобразователь предназначен для точечного определения уровня сыпучих сред при высоких температурах. Может работать в отказоустойчивых режимах по минимальному и максимальному уровню. Активная компенсация отложений обеспечивает безопасное переключение даже при работе в среде, склонной к образованию отложений.
Преимущества
- Высоконадежная ударопрочная конструкция для сложных условий эксплуатации
- Простой и быстрый ввод в эксплуатацию и выполнение калибровки нажатием одной кнопки.
- Универсальное решение для многих отраслей промышленности благодаря наличию большого количества сертификатов и разрешений.
- Двухкаскадная защита от избыточного напряжения, возникающего при статических разрядах в бункере
- Активная компенсация отложений для сыпучих продуктов, склонных к образованию отложений
- Возможность использования в системах противоаварийной защиты, требующих функциональной безопасности по SIL2/SIL3, в сочетании с электронным модулем FEI55
- Невысокая стоимость владения благодаря наличию штыкового (для частичной изоляции) и тросового (для частичной и полной изоляции) исполнения с возможностью укорачивания
Технические характеристики емкостного датчика уровня Endress+Hauser Solicap FTI77
| Принцип измерения | Емкостной, сыпучие продукты |
| Характеристики/Применение | Частично изолированный зонд в стержневом или тросовом исполнении для высокотемпературных применений Стойкость к высокой механической нагрузке |
| Доп.информация | Длина неактивной части Активная компенсация налипаний Большая боковая нагрузка Сверхпрочный зонд |
| Питание / Коммуникация | 19 … 253 В перем. тока 10 … 55 В пост. тока – PNP 19…253 В перем. тока bzw 10…55 В пост. тока 8/16 мА, 11 … 36 В пост. тока ЧИМ 3-проводное подключение |
| Температура окружающей среды | -50°C…70°C (-58°F…158°F) |
| Рабочая температура | -50°C … 400°C |
| Рабочее давление абс. / макс. предел избыточного давления | Вакуум … 10 бар (Вакуум…145 psi) |
| Смачиваемые части | Керамика, 316L, Сталь |
| Макс. прочность на растяжение | Тросовый: 20 кН |
| Присоединение к процессу | Резьба R1 1/2, NPT1 1/2 Фланцы DN/ASME/JIS |
| Длина датчика | Тросовый: 0,5 … 20 м (1,6 … 65 футов) Стержневой: 0,2 … 1 м (0,6 … 3,3 фута) Длина неактивной части: 0,1 … 1 м (0,3 … 3,3 фута) |
| Связь | 2х-проводн. 19-253В AC DC PNP Реле DPDT ЧИМ 3х-проводн. 8/16 мА |
| Сертификаты/Нормативы | ATEX, FM, CSA, IEC Ex, EAC |
| Сертификаты безопасности | SIL |
| Сертификат по конструкции | EN 10204-3.1 |
| Компоненты | ЧИМ: FTC325, FTC625, FTC470Z, FTC471Z 3х-проводн.: FTC325 |
| Диапазон применения | ДП мин. 2.5 |
| Модель | FTI77 |
