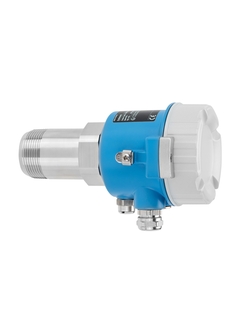

Микроволновый уровнемер Endress+Hauser FDR57
Описание
Микроволновый барьер FDR57 использует бесконтактный принцип определения предельных уровней и потока сыпучих продуктов (наличие/отсутствие движения, направление движения).
- Обнаружение, подсчет и определение местоположения предметов
- Обнаружение и анализ отложений и загрязнений в фильтрах
- Мониторинг процессов заправки
Описание микроволнового уровнемера Endress+Hauser FDR57
Микроволновый барьер FDR57 использует бесконтактный принцип определения предельных уровней и потока сыпучих продуктов (наличие/отсутствие движения, направление движения). Прибор подходит для определения и подсчета предметов, обнаружения отложений, а также мониторинга процессов загрузки и контроля за работой на пунктах перегрузки. Его можно устанавливать в контейнерах, трубопроводах, бункерах, заправочных станциях, скважинах, фильтрах или скважинах со свободным падением продукта. Измерение может осуществляться снаружи через корпус контейнера, изготовленного из неметаллических материалов.
Бесконтактное (без необходимости замены изнашиваемых деталей и технического обслуживания) определение предельного уровня (мин./макс.) и мониторинг движения потока (наличие/отсутствие движения, направление движения) твердых сыпучих продуктов.
- Обнаружение, подсчет и определение местоположения предметов
- Обнаружение и анализ отложений и загрязнений в фильтрах
- Мониторинг процессов заправки
- Контроль за работой на пунктах перегрузки продуктов
- Для высоких температур до 450 °C (+842 °F)
- Для высоких давлений до 20 бар (+290 фнт/кв.дюйм)
- Международные сертификаты взрывозащиты
Преимущества
- Простое присоединение к процессу через резьбу R 1½, 1½ NPT или G 1½ (со стопорной гайкой)
- Механическая прочность обеспечивает снижение затрат на протяжении всего жизненного цикла продукта: отсутствие износа; контактирующая с рабочей средой керамическая диафрагма датчика (опция), долгий срок службы, не требует обслуживания
- Механическая совместимость с микроволновыми барьерами FQR50/FDR50 и FQR56/FDR56, возможность использовать существующие технологические подключения, а также аксессуары, такие как фланцы адаптера, монтажные кронштейны и смотровые стекла
- Увеличенная безопасность мониторинга предельного уровня за счет встраивания дополнительной функции контроля за движением сыпучих продуктов
- Принцип измерения практически не зависит от характеристик процесса
- Может также использоваться в сложных случаях, когда другие методы измерения не работают
- Простое управление посредством Nivotester FTR525 с графическим дисплеем экономит время и снижает затраты
Технические характеристики микроволнового уровнемера Endress+Hauser FDR57
| Принцип измерения | Микроволновый барьер |
| Характеристики/Применение | Трансивер Бесконтактное определение предельного уровня и контроль расхода Обнаружение, подсчет и позиционирование объектов Мониторинг точек передачи материалов Обнаружение и анализ отложений и загрязнений Монтаж: Бесконтактный монтаж (окно для передачи) или фронтальная установка заподлицо (контакт) |
| Доп.информация | Встроенный мониторинг массового расхода (опция) Параллельный режим с поддержкой до 5 каналов Диапазон обнаружения – предельный уровень: макс. 100 м Диапазон определения – расход: макс. 10 м, в зависимости от сыпучих продуктов |
| Питание / Коммуникация | Через преобразователь процесса с блоком управления Nivotester FTR525 |
| Температура окружающей среды | -40 °C … +70 °C (-40 °F … +158 °F) |
| Рабочая температура | Бесконтактный монтаж: любой Внутри установки: -40 °C … +70 °C (-40 °F … +158 °F) С ВТ-адаптером: до +450 °C (+842 °F) |
| Рабочее давление абс. / макс. предел избыточного давления | Бесконтактный монтаж: любой Внутри установки: 0,5 …6,8 бар (7,2 …99 psi) абс. С HD-адаптером: до +21 бар (+305 psi) абс. |
| Мин. плотность измеряемого продукта | Доля твердых частиц: > 10 г/л |
| Смачиваемые части | Бесконтактный монтаж: отсутствие смачиваемых частей Внутри установки: 316Ti, PTFE или керамика |
| Присоединение к процессу | Резьба: 1-1/2″ R, 1-1/2″ G, 1-1/2″ NPT |
| Связь | Через преобразователь процесса с блоком управления Nivotester FTR525 |
| Сертификаты/Нормативы | ATEX, CSA C/US, IEC Ex |
| Сертификат по конструкции | EN10204-3.1 |
| Опции | Смотровое окошко Переходник для высоких температур Переходник для высокого давления Монтажный кронштейн FAR50, FAR51, FAR52, FAR53, FAR54, FAR55 |
| Компоненты | Преобразователь: FQR57 Преобразователь процесса: FTR525 |
| Диапазон применения | Доля твердых частиц: < 10 г/л |
Характеристики
| Модель | FDR57 |
