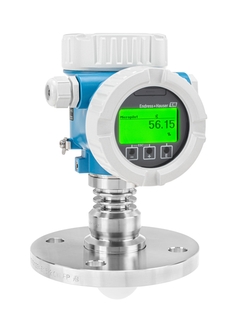

Радарный уровнемер Endress+Hauser Micropilot FMR62B – 80 GHz
Описание
Micropilot FMR62B относится к новому поколению радарных датчиков с частотой 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в сложных жидкостных условиях.
- Micropilot FMR62B подходит для применения в свободном пространстве до 80 м и обеспечивает высокую фокусировку луча для судов с большим количеством внутренней арматуры.
- Технологические соединения: Фланцы
Описание радарного уровнемера Endress+Hauser Micropilot FMR62B – 80 GHz
Micropilot FMR62B относится к новому поколению радарных датчиков с частотой 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в сложных жидкостных условиях. Он выдерживает такие технологические требования, как высокие температуры, высокое давление процесса, а также изменяющиеся среды. Концепции тестирования для SIL-блокировки и пробных испытаний снижают риск систематических ошибок. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий с целью повышения безопасности и производительности.
- Micropilot FMR62B подходит для применения в свободном пространстве до 80 м и обеспечивает высокую фокусировку луча для судов с большим количеством внутренней арматуры.
- Технологические соединения: Фланцы
- Температура: от -196 до +450 °C (от -320 до +842°F)
- Давление: от -1 до +160 бар (от -14,5 до 2320,6 фунтов на кв. дюйм).
- Максимальный диапазон измерения: 80 м (262,5 футов)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, одобрение для морских судов, сертификат заводской калибровки по 5 или 10 точкам
Преимущества
- Повышение производительности благодаря мониторингу, проверке и диагностике в процессе работы с помощью технологии Heartbeat
- Безопасность при проектировании: Разработка устройств в соответствии с IEC 61508 для приложений SIL 2 и SIL 3 (например, при однородном резервировании).
- Сокращение систематических ошибок благодаря управляемой блокировке SIL, проверке и пробному тестированию
- Простота в обращении благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и верификации
- Упрощение поиска и устранения неисправностей благодаря рекомендуемым действиям, отображаемым на дисплее
Технические характеристики радарного уровнемера Endress+Hauser Micropilot FMR62B – 80 GHz
| Принцип измерения | Радарный принцип измерения |
| Характеристики/Применение | Прибор премиум-класса для непрерывных бесконтактных измерений уровня, где используются агрессивные среды; Для емкостей с большим количеством внутренних элементов |
| Доп.информация | Heartbeat Technology; SIL 2/3 according to IEC 61508; Bluetooth® commissioning; Operation and maintenance with SmartBlue App; HistoROM; RFID TAG for easy identification; Very narrow beam angle |
| Питание / Коммуникация | 2-wire (HART/ PROFIBUS PA) PROFINET with Ethernet-APL Bluetooth® wireless technology |
| Архив данных | W-Band (~80 GHz) |
| Погрешность | +/-1 mm (0.04 in) |
| Температура окружающей среды | -40 … +85 °C (-40 … +185 °F) |
| Рабочая температура | -196 … +450 °C (-321 … +842 °F) |
| Рабочее давление абс. / макс. предел избыточного давления | Vacuum…160 bar (2320 psi) |
| Смачиваемые части | 316L or PTFE (clad 316L flanges) |
| Присоединение к процессу | Flange: DN50 … DN150 ASME 2″ … 8″ |
| Макс. значение измерения | 80 m (262 ft) |
| Связь | HART/ PROFIBUS PA PROFINET with Ethernet-APL Bluetooth® wireless technology and app (optional) |
| Сертификаты/Нормативы | IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex, KC Ex, INMETRO Ex, NEPSI Ex, UK Ex |
| Сертификаты безопасности | Overfill protection WHG; SIL 2/ SIL 3 |
| Сертификат по конструкции | Acceptance test certificate 3.1, EN10204; NACE MR0175 / ISO 15156; NACE MR0103 / ISO 17945; EU Food Contact Material (EC) 1935/2004; US Food Contact Material FDA CFR 21; Declaration of Conformity ASME B31.3; Conformity to cGMP; AD2000; PMI test; CRN approval; Helium leak test; Liquid penetrant test AD2000-HP5-3(PT); Liquid penetrant testing ISO23277-1 (PT); Liquid penetrant testing ASME VIII-1 (PT); Welding documentation (according to ISO or ASME) |
| Морской сертификат | KR, ABS, LR, BV, RINA, DNV GL |
| Опции | Дисплей, Индивидуальные настройки, Приложение ‘SmartBlue’ для ввода в эксплуатацию и эксплуатации через Bluetooth Газонепроницаемое исполнение; Защита от перенапряжения; PWIS бесплатно |
| Диапазон применения | Сильные турбулентности и пена, длинные успокоительные колодцы (>12 m) and bypass -> FMR5x,FMP5x |
Характеристики
| Модель | FMR62B |
