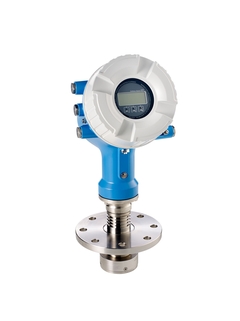

Радарный уровнемер Endress+Hauser Micropilot NMR84
Описание
Micropilot NMR84 используется в процессах коммерческого учета и управления запасами, утвержден как тип средства измерения. Радар отвечает всем стандартам согласно OIML R85 и API 3.1B. Радар NMR84 со свободным распространением волн с планарной антенной специально предназначен для применения в измерительных трубах.
- С планарной антенной, специально предназначенной для применения в измерительных трубах.
- Присоединения к процессу: фланцевые
Описание радарного уровнемера Endress+Hauser Micropilot NMR84
Micropilot NMR84 используется в процессах коммерческого учета и управления запасами, утвержден как тип средства измерения. Радар отвечает всем стандартам согласно OIML R85 и API 3.1B. Радар NMR84 со свободным распространением волн с планарной антенной специально предназначен для применения в измерительных трубах. Специальное покрытие антенны препятствует образованию конденсата, что обеспечивает высокую точность и стабильность.
- С планарной антенной, специально предназначенной для применения в измерительных трубах.
- Присоединения к процессу: фланцевые
- Температура от -40 до +150 °C (от -40 до +302 °F)
- Давление: от вакуума до +25 бар (от вакуума до +362 фунт/кв. дюйм)
- Максимальный диапазон измерения: 40 м (131 фут)
- Погрешность: ±0,5 мм (±0,02 дюйма)
- Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
- Максимальная надежность — точность до ±0,5 мм (±0,02 дюйма)
- Разработан в соответствии с международными метрологическими рекомендациями, в том числе OIML R85 и API MPMS
- Сертификаты ТРТС и метрологические сертификаты (внесен в Госреестр)
- Легкая установка и беспроблемная эксплуатация — простое подключение к распределительным системам (ПЛК/РСУ) на основе открытых протоколов
- Уникальная конструкция антенны с защитой от конденсата избавляет от ошибок измерения ввиду накопления конденсата
Технические характеристики радарного уровнемера Endress+Hauser Micropilot NMR84
| Принцип измерения | Радарный принцип измерения |
| Характеристики/Применение | Планарная антенна, 6 ГГц: высокоточные измерения для складских резервуаров до 30 м (98 футов) |
| Доп.информация | Измерение уровня в режиме коммерческого учета |
| Питание / Коммуникация | 85–264 В перем. тока |
| Погрешность | до 0,5 мм |
| Температура окружающей среды | Стандартный вариант: -40 °C…60 °C (-40 °F…140 °F) Для калибровки в соответствии с нормативными стандартами: -25 °C…55 °C (-13 °F…131 °F) |
| Рабочая температура | -40°C…150°C (-40°F…302°F) |
| Рабочее давление абс. / макс. предел избыточного давления | Вакуум … 25 бар абс |
| Смачиваемые части | 316L, PTFE |
| Присоединение к процессу | Фланец: DN100/4″…DN300/12″ UNI-фланец: DN150/6″…DN300/12″ |
| Макс. значение измерения | 40 м (141 фут) Для калибровки в соответствии с установленными стандартами: 30 м (98 футов) |
| Связь | Выходы: Fieldbus: Modbus RS485, V1, HART Аналоговый выход 4…20 мА (Exi/ Exd) Релейный выход (Exd) Входы: Аналоговый вход 4…20 мА (Exi/ Exd) 2-, 3-, 4-проводный вход РДТ Дискретный вход (Exd, пассивный/активный) |
| Сертификаты/Нормативы | ATEX, FM, IEC Ex, EAC, JPN Ex |
| Сертификаты безопасности | Overfill protection WHG SIL |
| Сертификат по конструкции | EN 10204-3.1 NACE MR0175, MR0103 AD2000 |
| Метрологические сертификаты и нормативы | OIML, NMi, PTB |
| Опции | Резервная цифровая шина Корпус с алюминиевым покрытием или 316L Защитный козырек от непогоды |
| Диапазон применения | Максимальный диапазон измерения зависит от формы резервуара и/ или его назначения Интенсивное образование отложений или конденсата |
Характеристики
| Модель | NMR84 |
