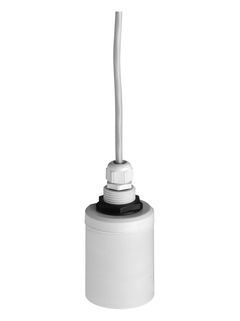

Ультразвуковой датчик уровня Endress+Hauser FDU91
Описание
Ультразвуковой датчик FDU91 предназначен для непрерывного, бесконтактного и не требующего обслуживания измерения уровня жидкостей, паст, порошковых и крупнозернистых сыпучих материалов. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах.
- Непрерывное бесконтактное измерение уровня жидкостей или сыпучих материалов в силосах, на конвейерах, в отвалах и дробилках. Также подходит для измерения расхода в открытых каналах и измерительных водосливах. Обычно применяется для средних диапазонов измерения.
- Присоединение к процессу: Резьбовое
Описание ультразвукового датчика уровня Endress+Hauser FDU91
Ультразвуковой датчик FDU91 предназначен для непрерывного, бесконтактного и не требующего обслуживания измерения уровня жидкостей, паст, порошковых и крупнозернистых сыпучих материалов. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах. На измерение не влияет диэлектрическая постоянная, плотность или влажность, а также образование осадка благодаря механизму самоочищения датчиков. Подходит для взрывоопасных зон. Максимальный диапазон измерения в жидкостях 10 м, в сыпучих продуктах 5 м.
- Непрерывное бесконтактное измерение уровня жидкостей или сыпучих материалов в силосах, на конвейерах, в отвалах и дробилках. Также подходит для измерения расхода в открытых каналах и измерительных водосливах. Обычно применяется для средних диапазонов измерения.
- Присоединение к процессу: Резьбовое
- Температура: -40 … +80°C
- Давление: +0.7 to +4 бар
- Максимальный диапазон измерения: в жидкостях 10 м, в сыпучих продуктах 5 м
- Блокирующая дистанция: 0.3м
- Взрывозащищенные исполнения
Преимущества
- Встроенный датчик температуры для коррекции времени распространения сигнала. Точные измерения возможны даже в условиях изменения температуры
- Датчик имеет герметичное поливинилденфторидное покрытие, обеспечивающее максимальную устойчивость к химимческим воздействиям
- Подходит для жестких условий эксплуатации благодаря возможности установки отдельно от преобразователя (на расстоянии до 300 м)
- Встроенная функция самоочистки сенсора
- Встроенное автоматическое обнаружение датчиков для преобразователей FMU90 /FMU95 упрощает ввод в эксплуатацию
- Защищен от воздействия погодных условий и попадания влаги (IP68)
- Встроенный обогрев предотвращает образование наледи на датчике (опция), что обеспечивает надежность измерения
Технические характеристики ультразвукового датчика уровня Endress+Hauser FDU91
| Принцип измерения | Ультразвуковой |
| Характеристики/Применение | Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300м |
| Питание / Коммуникация | 4х-проводная схема подключения (HART, Profibus DP) |
| Погрешность | +/- 2мм + 0.17% от значения измерения |
| Температура окружающей среды | -40 °C … 80 °C |
| Рабочая температура | -40 °C … 80 °C |
| Рабочее давление абс. / макс. предел избыточного давления | 0.7 бар… 4 бар абс |
| Смачиваемые части | PVDF (полностью сварная конструкция IP68 / NEMA6P) |
| Присоединение к процессу | G / NPT 1″ |
| Блокирующая дистанция | 0.3 м |
| Макс. значение измерения | Жидкости: 10 м, Сыпучие продукты: 5 м |
| Связь | Преобразователь: 4 … 20 мА HART Profibus DP |
| Сертификаты/Нормативы | ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC Ex |
| Опции | Второй выходной сигнал 4…20мА |
| Компоненты | Преобразователь: FMU90, FMU95 |
| Диапазон применения | Foam / high turbulence possible: FDU92 Flange-flush assembly: FDU91F For tank farms scanner: FMU95 |
Характеристики
| Модель | FDU91 |
