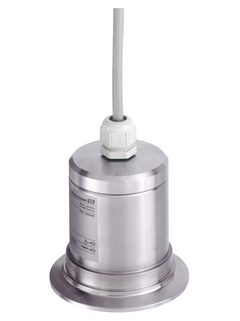

Ультразвуковой датчик уровня Endress+Hauser FDU91F
Описание
Датчик FDU91F предназначен для непрерывного бесконтактного и не требующего обслуживания измерения уровня жидкостей, паст, порошковых и крупнозернистых сыпучих материалов. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах.
- Непрерывное, бесконтактное измерение уровня жидкостей и сыпучих материалов в силосах, на конвейерах, в отвалах или в дробилках. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах. Применяется для измерения на малых конструкционных высотах.
- Присоединение к процессу: Резьбовое, Tri-Clamp
Описание ультразвукового датчика уровня Endress+Hauser FDU91F
Датчик FDU91F предназначен для непрерывного бесконтактного и не требующего обслуживания измерения уровня жидкостей, паст, порошковых и крупнозернистых сыпучих материалов. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах. На измерение не влияет диэлектрическая постоянная, плотность или влажность, а также образование осадка благодаря механизму самоочищения датчиков. Доступен полностью сварной корпус 316L с гигиеническими присоединениями к процессу. Максимальный диапазон измерений: жидкости — 10м, сыпучие вещества — 5м.
- Непрерывное, бесконтактное измерение уровня жидкостей и сыпучих материалов в силосах, на конвейерах, в отвалах или в дробилках. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах. Применяется для измерения на малых конструкционных высотах.
- Присоединение к процессу: Резьбовое, Tri-Clamp
- Температура: -40 … +105°C
- Давление: 0.7 … 4 бар
- Максимальный диапазон измерений: жидкости — 10м, сыпучие вещества — 5м
- Дистанция блокировки: 0.3м
- Международные сертификаты взрывозащиты, гигиенические сертификаты
Преимущества
- Встроенный датчик температуры для коррекции времени распространения сигнала. Точные измерения возможны даже в условиях изменения температуры
- Герметично сваренные датчики (316L, 1.4404, 1.4435) с наивысшей химической стойкостью
- Подходит для жестких условий окружающей среды благодаря раздельной установке (на расстоянии от преобразователя до 300 м)
- Сокращение образования осадка благодаря механизму самоочищения датчиков
- Встроенное автоматическое обнаружение датчиков для преобразователей FMU90 /FMU95 упрощает ввод в эксплуатацию
- Защищен от воздействия погодных условий и попадания влаги (IP68)
- Доступны гигиенические присоединения к процессу
Технические характеристики ультразвукового датчика уровня Endress+Hauser FDU91F
| Принцип измерения | Ультразвуковой |
| Характеристики/Применение | Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300м |
| Питание / Коммуникация | 4х-проводная схема подключения (HART, Profibus DP) |
| Погрешность | +/- 2мм + 0.17% от значения измерения |
| Температура окружающей среды | -40 °C … 105 °C |
| Рабочая температура | -40 °C … 105 °C При CIP-промывке: 30 мин: 135 °C |
| Рабочее давление абс. / макс. предел избыточного давления | 0.7 бар … 4 бар абс |
| Смачиваемые части | 316L (полностью сварная конструкция IP68 / NEMA 6P) |
| Присоединение к процессу | G / NPT 1″, DN80 / 100, ASME 3″ / 4″ |
| Гигиеническое присоединение к процессу | Tri-Clamp ISO2852, DN80 3 1/2″, DN100 4″ |
| Блокирующая дистанция | 0.3 м |
| Макс. значение измерения | Жидкости: 10 м, Сыпучие продукты: 5 м |
| Связь | Преобразователь: 4 … 20 mA HART Profibus DP |
| Сертификаты/Нормативы | ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC Ex |
| Сертификат по конструкции | EN 10204-3.1 |
| Гигиенические сертификаты | 3A |
| Компоненты | Преобразователь: FMU90, FMU95 |
| Диапазон применения | Foam / high turbulence possible: FDU92 For tank farms scanner: FMU95 |
Характеристики
| Модель | FDU91F |
