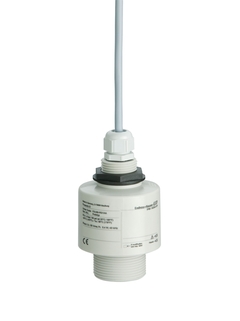

Ультразвуковой датчик уровня Endress+Hauser Prosonic FDU90
Описание
Ультразвуковой датчик FDU90 для непрерывного, бесконтактного и необслуживаемого измерения уровня жидкостей, паст, шламов и порошкообразных и крупнозернистых сыпучих материалов. А также для измерения расхода в открытых каналах и измерительных плотинах.
- Датчик для непрерывного бесконтактного измерения уровня жидкостей и сыпучих материалов в силосах, на лентах, складах и в дробилках. Также для измерения расхода в открытых каналах и на плотинах. Обычно используется при измерениях на небольшой высоте конструкции.
- Технологическое соединение: Резьба
Описание ультразвукового датчика уровня Endress+Hauser Prosonic FDU90
Ультразвуковой датчик FDU90 для непрерывного, бесконтактного и необслуживаемого измерения уровня жидкостей, паст, шламов и порошкообразных и крупнозернистых сыпучих материалов. А также для измерения расхода в открытых каналах и измерительных плотинах. На измерение не влияют диэлектрическая постоянная, плотность или влажность, а также накопления благодаря эффекту самоочистки датчиков. Подходит для взрывоопасных зон. Максимальный диапазон измерения жидкостей 3 м (9,8 фута), твердых тел 1,2 м (3,9 фута).
- Датчик для непрерывного бесконтактного измерения уровня жидкостей и сыпучих материалов в силосах, на лентах, складах и в дробилках. Также для измерения расхода в открытых каналах и на плотинах. Обычно используется при измерениях на небольшой высоте конструкции.
- Технологическое соединение: Резьба
- Температура: от -40 до +80°C (от -40 до +176°F)
- Давление: +0,7 — +4 бар (+10 — +58psi)
- Максимальный диапазон измерения: Жидкости — 3 м (9,8 фута), твердые вещества — 1,2 м (3,9 фута).
- Расстояние блокировки: 0,07 м (0,23 фута)
- Международные сертификаты взрывозащиты
Преимущества
- Встроенный датчик температуры для коррекции времени пролета. Точные измерения возможны даже при наличии температурных изменений
- Герметично сваренный датчик из PVDF для высочайшей химической стойкости
- Подходит для суровых условий окружающей среды благодаря отдельной установке от датчика
(до 300 м) - Уменьшение образования налета благодаря эффекту самоочистки
- Встроенное автоматическое определение датчика для передатчиков FMU90 /FMU95 для простого ввода в эксплуатацию
- Устойчивость к погодным условиям и защита от затопления (IP 68)
- Встроенный подогрев против образования льда на датчике (опция) обеспечивает надежное измерение
Технические характеристики ультразвукового датчика уровня Endress+Hauser Prosonic FDU90
| Принцип измерения | Ультразвуковой |
| Характеристики/Применение | Раздельное исполнение с полевым преобразователем или под монтаж на DIN-рейку, датчик и пребразователь могут быть разнесены на расстояние до 300м |
| Доп.информация | Защитная трубка |
| Питание / Коммуникация | 4х-проводная схема подключенния (HART, Profibus DP) |
| Погрешность | +/- 2мм + 0.17% от значения измерения |
| Температура окружающей среды | -40 °C … 80 °C |
| Рабочая температура | -40 °C … 80 °C |
| Рабочее давление абс. / макс. предел избыточного давления | 0.7 бар … 4 бар абс |
| Смачиваемые части | PVDF (IP68 / NEMA6P) |
| Присоединение к процессу | Резьбовое спереди: G / NPT 1 1/2″ Резьбовое сзади: G / NPT 1″ Монтаж в крышу резервуара |
| Блокирующая дистанция | 0.07 м |
| Макс. значение измерения | Liquids: 3 m (9.8 ft), Solids: 1.2 m (3.9 ft) |
| Связь | Преобразователь: 4 … 20 мА HART Profibus DP |
| Сертификаты/Нормативы | ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC Ex |
| Опции | Второй выходной сигнал 4…20мА |
| Компоненты | Преобразователь: FMU90, FMU95 |
| Диапазон применения | При наличии пены/высокой турбулентности: FDU91 Для сканера парков резервуаров: FMU95 |
Характеристики
| Модель | FDU90 |
