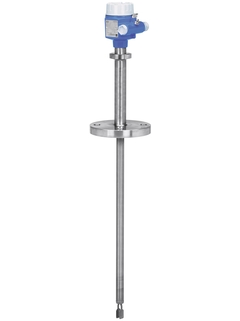

Вибрационный датчик уровня Endress+Hauser Liquiphant FTL71
Описание
Liquiphant FT71 –датчик предельного уровня с удлинительной трубкой, подходящий для использования во взрывоопасных зонах, имеющий все международные сертификаты.
- Температура: -60 … +280°C
- Давление: -1 … +100 бар
- Материал сенсора: 316L, Alloy (PFA или эмаль по запросу)
Описание вибрационного датчика уровня Endress+Hauser Liquiphant FTL71
Liquiphant FTL71 –датчик предельного уровня с удлинительной трубкой, подходящий для использования во взрывоопасных зонах, имеющий все международные сертификаты. FTL71 разработан специально для применений при высоких рабочих температурах (до 280°C) и может применяться в системах до SIL2, при однородном резервировании до SIL3. Встроенная вторая линия защиты обеспечивает максимальную степень защиты. Достоверные данные измерения, не зависящие от: меняющихся свойств среды, скорости потока, турбулентности, наличия пузырьков, пены, вибраций или отложений.
- Датчик предельного уровня для всех жидкостей.
- Присоединение к процессу: Резьба и фланцы
- Температура: -60 … +280°C
- Давление: -1 … +100 бар
- Материал сенсора: 316L, Alloy (PFA или эмаль по запросу)
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, морские сертификаты
Преимущества
- Возможность использования в системах ПАЗ согласно требованиям SIL2 в соответствии с ГОСТ Р МЭК 61508 и ГОСТ Р МЭК 61511 (IEC 61508/IEC 61511-1)
- Установка приваренных газонепроницаемых уплотнений для максимальной защиты в случае повреждения датчика
- Большой выбор электронных вставок, например, вставок, соответствующих требованиям NAMUR, оснащенных релейным выходом, тиристором или выходом для сигнала ЧИМ: варианты подключения, подходящие для любых систем управления процессами
- Широкий выбор присоединений к процессу: универсальность
- Отсутствие необходимости в калибровке: быстрый запуск
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, длительный срок эксплуатации. Мониторинг вибровилки на появление повреждений: надежное функционирование
- Утвержденные FDA материалы (PFA Edlon)
Технические характеристики вибрационного датчика уровня Endress+Hauser Liquiphant FTL71
| Принцип измерения | Вибрационные датчики, жидкие продукты |
| Характеристики/Применение | Модульная конструкция Высокотемпературное исполнение (до 280°C) Широкий выбор присоединений к процессу Аналоговые и цифровые выходные сигналы Сертификаты на различные применения (напр., EEx,WHG) Компактное исполнение Двойное уплотнение Длина датчика до 3м (опционально до 6м) |
| Доп.информация | Определение наличия пены Определение изменения плотности |
| Питание / Коммуникация | PROFIBUS PA 19 … 253В AC 10 … 55В DC-PNP 19…253В AC bzw 10…55В DC 8/16мА, 11 … 36V DC NAMUR ЧИМ |
| Температура окружающей среды | -50 °C … 70 °C |
| Рабочая температура | -60 °C … 280 °C 300°C (50 ч кумулятивно) |
| Рабочее давление абс. / макс. предел избыточного давления | Вакуум … 100 бар |
| Мин. плотность измеряемого продукта | 0,5г/см³ (опционально 0,4г/см³) |
| Смачиваемые части | 316L / Alloy PFA и Enamel по запросу |
| Присоединение к процессу | Резьба: G3/4A, G1A, R3/4″, R1, NPT3/4, NPT1 Фланец: DIN DN25…DN100, ASME 1″…4″, JIS 25A…100A |
| Длина датчика | Длина 130мм (Liquiphant II) 148мм…3000мм / 6000мм опция |
| Связь | PROFIBUS PA 19…253V AC 10…55V DC-PNP 19…253V AC bzw 10…55V DC 8/16mA, 11…36V DC NAMUR PFM |
| Сертификаты/Нормативы | ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI |
| Сертификаты безопасности | Защита от перелива WHG SIL |
| Сертификат по конструкции | EN 10204-3.1 NACE MR0175, MR0103 ASME B31.3 AD2000 |
| Морской сертификат | GL/ABS |
| Опции | Корпус из нержавеющей стали для применения в нефтегазовой промышленности |
| Компоненты | FTL325P/FTL375P Выходной сигнал ЧИМ FTL325N/FTL375N Выходной сигнал NAMUR |
Характеристики
| Модель | FTL71 |
