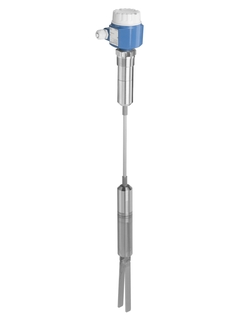

Вибрационный датчик уровня Endress+Hauser Soliphant M FTM52
Описание
Soliphant M FTM52 — ударопрочный датчик предельного уровня для силосов с мелкозернистыми или порошкообразными сыпучими продуктами, в т. ч. с низкой плотностью.
- Давление: -1 … +2 бар
- Длина датчика: 750мм … 20,000мм
- Материал датчика: 316L (3,2мкм, 0,8мкм, PTFE покрытие)
Описание вибрационного датчика уровня Endress+Hauser Soliphant M FTM52
Soliphant M FTM52 — ударопрочный датчик предельного уровня для силосов с мелкозернистыми или порошкообразными сыпучими продуктами, в т. ч. с низкой плотностью. Имеются международные сертификаты для использования в запыленных или взрывоопасных зонах с легковоспламеняющимися газами. Доступен в исполнении с полированной вибровилкой и корпусом из нержавеющей стали с присоединением типа Tri-Clamp или с алюминиевым корпусом и вибровилкой со специальным покрытием. Не требует техобслуживания. Типовые области применения: злаки, мука, какао, сахар, корма для животных, порошкообразные красители, мел.
- Датчик предельного уровня для мелкозернистых и порошкообразных сыпучих продуктов.
- Присоединения к процессу: резьба, фланцы и гигиенические присоединения (Tri-Clamp)
- Температура: -40 … +80°C
- Давление: -1 … +2 бар
- Длина датчика: 750мм … 20,000мм
- Материал датчика: 316L (3,2мкм, 0,8мкм, PTFE покрытие)
- Международные сертификаты взрывозащиты
Преимущества
- SIL2 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508)
- Нет механически двужущихся частей, соответственно, нет необходимости в техническом обслуживании
- На результаты измерения не влияют налипания или внешние вибрации
- Различные электронные вставки: например, NAMUR, реле, тиристор и PFM для оптимального внедрения в систему управления процессами
- Возможность отображения образования отложений и истирания, а также настройки плотности и задержки срабатывания
- Возможность выбора полированного датчика или датчика со специальным покрытием
- Датчик с обнаружением налипаний и коррозии.
Технические характеристики вибрационного датчика уровня Endress+Hauser Soliphant M FTM52
| Принцип измерения | Вибрационные датчики, сыпучие продукты |
| Характеристики/Применение | Датчик предельного уровня для мелкозернистых сыпучих продуктов и порошка Вилочный датчик Универсальный Не требует калибровки Работоспособность не зависит от налипаний и внешней вибрации Прочный Состояние переключения можно наблюдать снаружи Тросовый удлинитель |
| Доп.информация | Обнаружение коррозии и налипания Раздельное исполнение Достпуны 3 температурных исполнения SIL 2 |
| Питание / Коммуникация | 10-55В DC PNP 3х-проводн. 19-253В AC 2х-проводн. 19…253В AC / 19…55В DC 2 релейных контакта 8/16мА NAMUR ЧИМ |
| Температура окружающей среды | -50°C … 70°C |
| Рабочая температура | -40°C …80 °C |
| Рабочее давление абс. / макс. предел избыточного давления | Вакуум…2 бар (Вакуум…30 фунт/кв. дюйм) макс. 6 бар / 80 фунт/кв. дюйм для EExd/EExde |
| Мин. плотность измеряемого продукта | 10 г/л (8г/л по запросу) |
| Смачиваемые части | Выбор датчика: 316L 3,2 мкм 316L 0,8 мкм 316L с покрытием PTFE (для предотвращения образования отложений) Трос: PUR, силикон |
| Макс. прочность на растяжение | 3000 Н |
| Присоединение к процессу | Резьба R 1 1/2″ 1 1/4″ NPT 1 1/2″ NPT Фланец EN DN50…DN100 Фланец ASME 2″…4″ Фланец JIS 50A…100A |
| Гигиеническое присоединение к процессу | Tri-Clamp ISO2852 |
| Длина датчика | 750….20000мм |
| Связь | DC PNP 2х-проводная схема подключения AC тиристор DPDT реле 8/16мА NAMUR ЧИМ |
| Сертификаты/Нормативы | ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EAC |
| Сертификаты безопасности | SIL |
| Опции | Стеклянная крышка Температурная прокладка EN10204-3.1 |
| Компоненты | ЧИМ: FTL325P, FTL375P NAMUR: FTL325N, FTL375N |
Характеристики
| Модель | M FTM52 |
