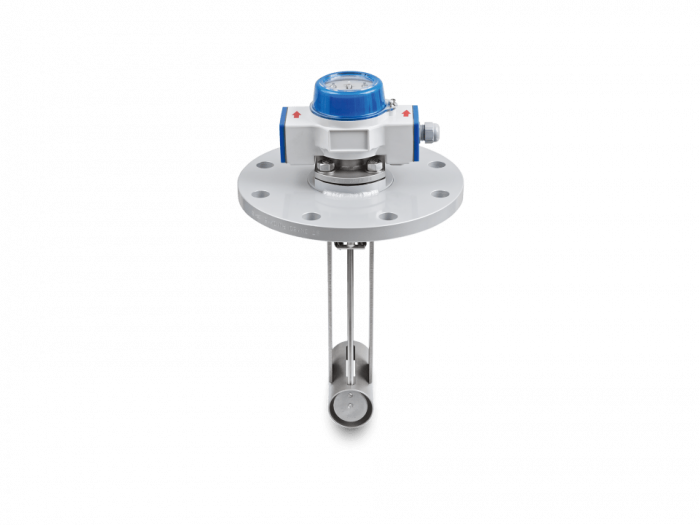

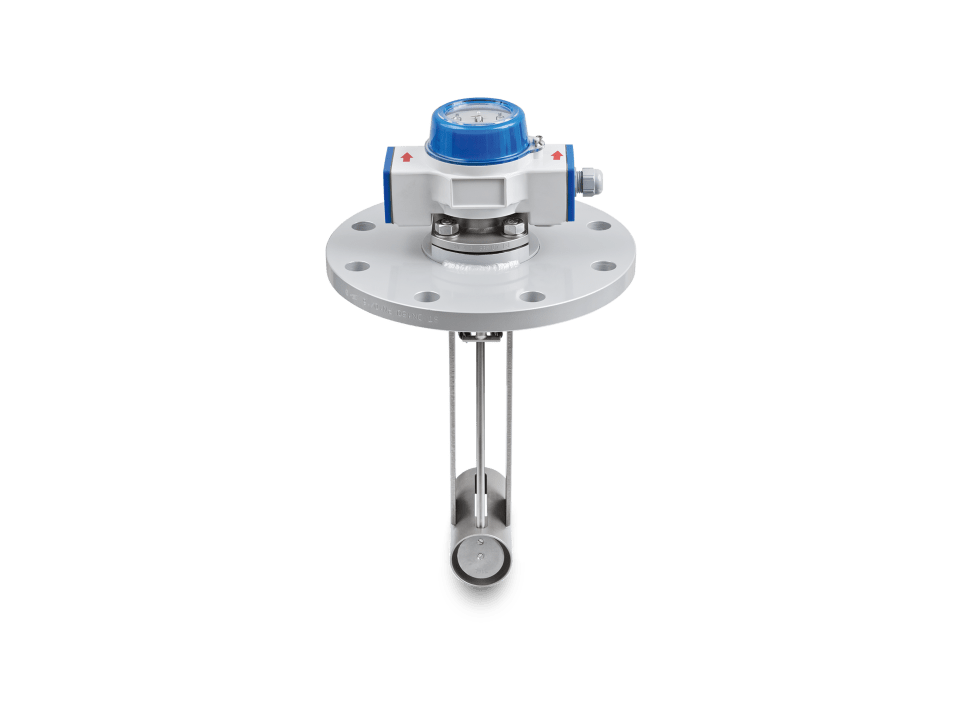

Механический контроллер расхода KROHNE DW 184
- Индикация расхода без необходимости использования источника питания
- Для применений на больших трубопроводах любого типоразмера
- Фланец: ≥DN150 /6″, макс. PN40 / ASME класс 300
- -40…+300°C
Описание контроллера KROHNE DW 184
DW 184 представляет собой контроллер расхода погружного типа для контроля скорости потока жидкостей без необходимости подключения к электропитанию. Он предназначен для горизонтально и вертикально расположенных трубопроводов ≥DN250 / 10″. Прибор поставляется с фланцами DN150 (PN16/40) или 6” (ASME класс 150/300). Внутренние элементы выполнены из нержавеющей стали (1.4404 / 316 L). Индикатор доступен в исполнении с линейной шкалой с положениями сигнализации вверху и внизу.
DW 184 предназначен для экономически эффективного контроля расхода в различных применениях с требованиями по не очень высокой точности измерения. Он подходит для работы при скоростях потока до 4 м/с или 13,1 фут/с. Для данного прибора доступно также высокотемпературное исполнение для работы в условиях до +300°C / +570°F. Механический контроллер расхода доступен в невзрывозащищённом, искробезопасном или взрывозащищённом исполнении.
Отличительные особенности прибора
- Экономически эффективный прибор погружного типа
- Возможность демонтажа корпуса преобразователя сигналов при рабочих условиях
- Непрерывная индикация данных измерения в любом положении
- С круглой или линейной шкалой с макс. двумя положениями сигнализации
- Высокая надёжность и повторяемость (±3% от точки переключения)
- Широкий выбор материалов для компонентов, контактирующих с измеряемой средой
- С опционально доступным корпусом из нержавеющей стали
- Индивидуальная калибровка и тестирование
- Монтаж не зависит от диаметра трубы
Типичные применения
Общее
- Экономически эффективный контроль расхода
- Системы охлаждения
- Защита насосов
- Контроль смазки
- Сигнализация кавитации
Технические характеристики контроллера расхода KROHNE DW 184
Общие сведения
| Тип изделия | Контроллер расхода |
| Наименование серии приборов | DW |
| Позиционирование продукта | Для чистых жидкостей |
| Принцип измерения | Механическая заслонка |
| Измеряемые среды | Жидкости |
Рабочие условия
| Рабочее давление | max. 40 бар изб/ 580 фунт/кв. дюйм изб |
Материалы
| Измерительная труба | Аустенитная нержавеющая сталь (1.4435/316L) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN150 ASME (B 16.5): 6″ |
Обмен данными
| Бинарные выходы | Предельные выключатели |
| Модель | DW 184 |
