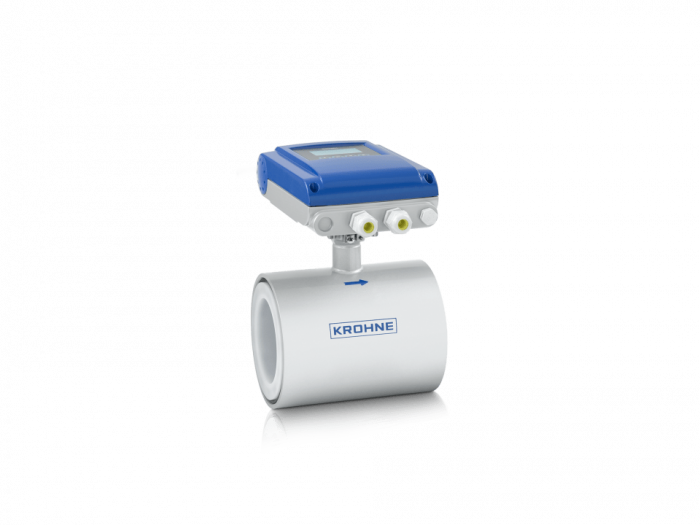

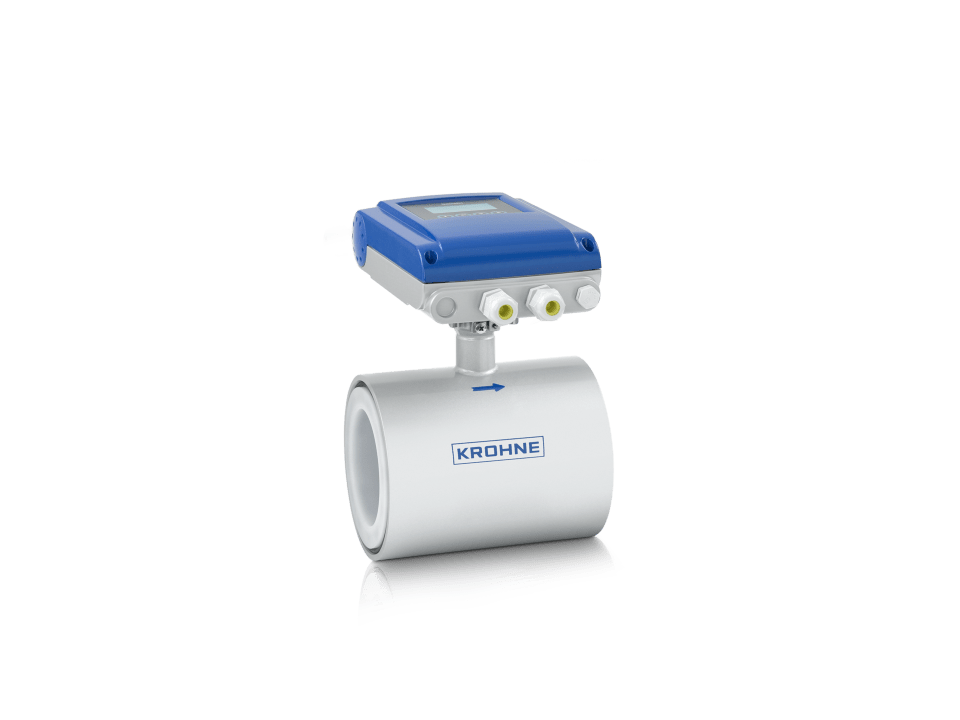

Электромагнитный расходомер KROHNE OPTIFLUX 1100
- Экономически эффективное измерение расхода жидкостей (≥5 мкСм/см) с содержанием твёрдых включений (≤10%)
- -25…+120°C
- Бесфланцевая конструкция: DN10…150 / ⅜…6″, макс. PN40 / ASME класс 300
- 4…20 мА, импульсный, частотный, состояния, HART®
Описание расходомера KROHNE OPTIFLUX 1100
OPTIFLUX 1100 представляет собой экономически эффективный электромагнитный расходомер (ЭМР) лёгкой бесфланцевой конструкции. Расходомер является экономичным решением для измерения расхода электропроводных жидкостей (≥ 5 мкСм/см) с низким содержанием твёрдых включений (до 10%) в общих применениях. В отличие от базовой версии OPTIFLUX 1050, OPTIFLUX 1100 характеризуется более высокой точностью измерений и наличием различных вариантов цифровой связи. Это позволяет использовать его в различных отраслях промышленности, от сектора водоподготовки и очистки сточных вод, а также мобильных установок до машиностроения (производство изделий для изготовителей комплектного оборудования), сельского и коммунального хозяйства.
Отличительные особенности прибора
- Широкий динамический диапазон измерения расхода в обоих направлениях
- Лёгкая и компактная бесфланцевая («сэндвич») конструкция для экономии пространства при установке
- Футеровка из усиленного ПФА: гладкая поверхность, высокая химическая стойкость
- Полнопроходное сечение трубы без выступающих в полость трубы элементов для шламов с содержанием неабразивных твёрдых частиц
- Стандартная погрешность измерения: ±0,3% или ±1 мм/с от измеренного значения (ИЗ)
- Диагностика, в том числе электропроводность, ошибка электрода, температура окружающей и измеряемой среды и т.д.
- Отсутствие необходимости периодического технического обслуживания
- Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK
Типичные применения
Сектор водоподготовки и очистки сточных вод
- Измерение расхода воды в стандартных применениях (питьевая, сырая, морская вода, сточные воды, нагретая и охлаждённая вода)
- Водозабор и орошение
- Системы циркуляции и очистки воды
Сельское хозяйство
- Шламы, жидкий навоз, взвеси, суспензии
Станкостроение и приборостроение (производство изделий для изготовителей комплектного оборудования)
- Компактные и мобильные блочные установки
- Системы для работы с химическими реагентами
- Системы пожаротушения, смешивание пены, управление системами орошения
- Системы фильтрации
- Подвижные насосные тележки
Системы отопления, вентиляции и кондиционирования воздуха
- Системы теплообмена и охлаждения
- Управление насосом
Технические характеристики расходомера KROHNE OPTIFLUX 1100
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTIFLUX |
| Позиционирование продукта | Для электропроводных жидкостей в общих применениях |
| Принцип измерения | Электромагнитный |
| Измеряемые среды | Жидкости |
Рабочие условия
| Рабочее давление | max. 16 бар изб/ 230 фунт/кв. дюйм изб |
Материалы
| Футеровка | Перфторалкоксидный полимер (ПФА) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN10…150 ASME (B 16.5): ⅜…6″ JIS (B 2220): 10…150A |
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (JIS B 2220) | 20k |
| Номинальное давление (ASME B 16.5) | класс 300# |
Разрешения/Стандарты
| Сертификаты/Разрешения для морских применений | ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Частотный, Импульсный, Cостояния |
| Дискретные выходы | HART® |
| Модель | OPTIFLUX 1100 |
