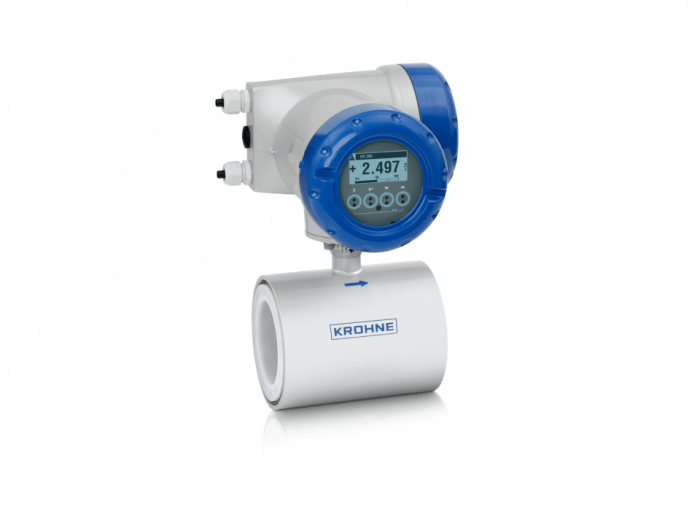

Электромагнитный расходомер KROHNE OPTIFLUX 1300
- Экономически эффективное измерение расхода жидкостей (≥5 мкСм/см) с содержанием твёрдых включений (≤70%)
- -25…+120°C
- Бесфланцевая конструкция: DN10…150 / ⅜…6″, макс. PN40 / ASME класс 300
- 3 x 4…20 мА, HART®, Modbus, FF, Profibus-PA/DP, PROFINET
Описание расходомера KROHNE OPTIFLUX 1300
OPTIFLUX 1300 представляет собой электромагнитный расходомер (ЭМР) лёгкой бесфланцевой конструкции. Расходомер является экономичным решением для измерения расхода электропроводных жидкостей (≥ 5 мкСм/см) с повышенным содержанием твёрдых включений (до 70%). В отличие от OPTIFLUX 1100, OPTIFLUX 1300 характеризуется более высокой точностью измерений. Благодаря своим характеристикам расходомер уже соответствует требованиям большинства применений в различных отраслях промышленности. Он зарекомендовал себя в качестве предпочтительного решения при использовании в производстве станков для изготовителей комплектного оборудования, в дозирующих системах, компактных блочных установках, системах химической обработки или насосных системах и системах пожаротушения.
Отличительные особенности прибора
- Широкий динамический диапазон измерения расхода в обоих направлениях (диапазон регулирования 1000:1)
- Лёгкая и компактная бесфланцевая («сэндвич») конструкция для экономии пространства при установке
- Стандартная погрешность измерения: ±0,3% или ±1 мм/с от измеренного значения (ИЗ)
- Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
- Футеровка из усиленного ПФА: гладкая поверхность, высокая химическая стойкость
- Полнопроходное сечение трубы без выступающих в полость трубы элементов для шламов с содержанием неабразивных твёрдых частиц
- Отсутствие необходимости технического обслуживания
- Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK
Типичные применения
Общее
- Измерение расхода воды (питьевая, сырая, морская вода, сточные воды, нагретая и охлаждённая вода) в применениях с повышенными требованиями
- Фискальный учёт (коммерческий учёт)
Сектор водоподготовки и очистки сточных вод
- Водозабор и орошение
- Мониторинг сетей водоснабжения
- Системы циркуляции и очистки воды
Сельское хозяйство
- Шламы, удобрения, взвеси, суспензии
Станкостроение и приборостроение (производство изделий для изготовителей комплектного оборудования)
- Системы розлива, дозирования и смешивания
- Компактные и мобильные блочные установки
- Системы для работы с химическими реагентами
- Системы пожаротушения, смешивание пены, управление системами орошения
- Системы фильтрации
- Подвижные насосные тележки
Системы отопления, вентиляции и кондиционирования воздуха
- Системы теплообмена и охлаждения
- Управление насосом
Технические характеристики расходомера KROHNE OPTIFLUX 1300
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTIFLUX |
| Позиционирование продукта | Для применений в секторе производства изделий для изготовителей комплектного оборудования, дозирующих систем и компактных блочных установок |
| Принцип измерения | Электромагнитный |
| Измеряемые среды | Жидкости |
Рабочие условия
| Рабочее давление | max. 16 бар изб/ 230 фунт/кв. дюйм изб |
Материалы
| Футеровка | Перфторалкоксидный полимер (ПФА) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN10…150 ASME (B 16.5): ⅜…6″ JIS (B 2220): 10…150A |
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (JIS B 2220) | 20k |
| Номинальное давление (ASME B 16.5) | класс 300# |
Разрешения/Стандарты
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, CSA, FM |
| Сертификаты/Разрешения для морских применений | ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Частотный, Предельные выключатели, Импульсный, Cостояния |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Modbus RTU, Profibus-DP, Profibus-PA, PROFINET |
| Модель | OPTIFLUX 1300 |
