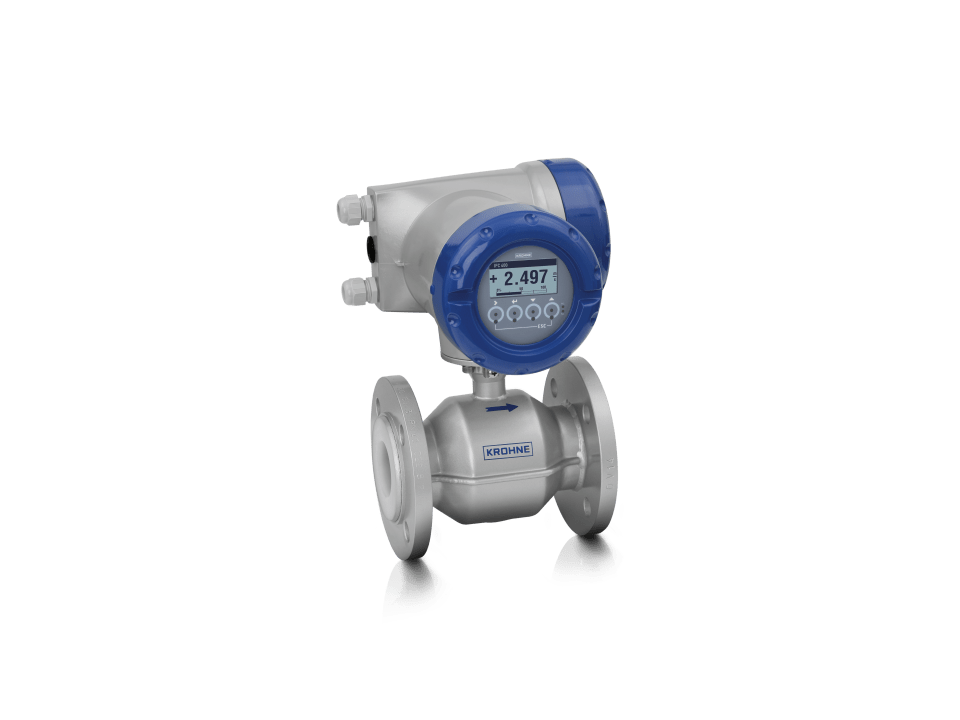

Электромагнитный расходомер KROHNE OPTIFLUX 4400
Описание
Электромагнитный расходомер для автоматизированных систем безопасности и применений с высокими требованиями к точности
- Сертифицирован для применения в системах обеспечения безопасности с уровнем полноты безопасности до SIL 2/3 и возможностью автоматизированной частичной проверки с целью увеличения интервала контрольных испытаний
- Наиболее широкий интервал диагностических проверок, включая время отклика на отказ, которое составляет всего 2 минуты
- SIL 2/3 до DN600 / 24″; без SIL до DN2000 / 80″ (больше по запросу)
- Импульсный, частотный, состояния, 4…20 мА, HART®7
Описание расходомера KROHNE OPTIFLUX 4400
Электромагнитный расходомер OPTIFLUX 4400 (ЭМР) разработан в соответствии со стандартом IEC 61508 для применения в системах обеспечения безопасности с уровнем полноты безопасности до SIL 2/3. В нем реализована возможность проведения автоматизированных частичных контрольных испытаний, что позволяет увеличить интервал времени между полномасштабными испытаниями и повысить эффективное время работы автоматизированных систем безопасности.
Отличительные особенности прибора
- Возможность автоматизированной частичной проверки с целью увеличения интервала полномасштабных контрольных испытаний
- Интегрированное измерение проводимости
- Расширенный пакет диагностических функций:
- Соответствие требованиям стандарта NAMUR NE 107
- Интервал диагностических проверок, включая время отклика на отказ, которое составляет всего 2 минуты: подается предупреждающий сигнал, если прибор выходит за пределы спецификации
- Обнаружение пузырьков газа, твердых включений, коррозии электродов и отложений на них, изменение проводимости, состояние пустой или частично заполненной трубы, искаженный профиль потока, внешние магнитные поля и т.д.
- Резервное хранение данных
- Протоколирование событий в режиме реального времени
- Удобный цветной дисплей для индикации состояния
- Простота установки и настройки прибора:
- Оптимизированное меню прибора: сокращение количества пунктов меню для быстрого ввода в эксплуатацию
- Доступна запатентованная опция «виртуальное заземление»: экономически эффективный монтаж без использования заземляющих колец (в применениях, не требующих уровня полноты безопасности SIL)
- Высокая точность измерения и долговременная стабильность: погрешность измерения всего ±0,2% от измеренного значения ±1 мм/с
- Широкий выбор материалов для футеровки и электродов
- Одобрено для использования во взрывоопасных зонах: ATEX, IECEx db eb
- Проверка расходомера в условиях эксплуатации с помощью средств технического обслуживания OPTICHECK Master и OPTICHECK DTM, например, для документирования частичных контрольных испытаний согласно стандарту IEC 61508
Типичные применения
Общая информация
- Автоматизированные системы безопасности (SIL 2/3)
- Применения с высокими требованиями к точности
Технические характеристики расходомера KROHNE OPTIFLUX 4400
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTIFLUX |
| Позиционирование продукта | Для автоматизированных систем безопасности |
| Принцип измерения | Электромагнитный |
| Контакт с измеряемой средой | Да |
| Измеряемые среды | Жидкости |
| Номинальный диаметр / типоразмер | DN2.5…DN2000 / ⅒…80″ |
Рабочие условия
| Рабочее давление | макс. 40 бар изб/ 580 фунт/кв.дюйм изб |
| Температура измеряемой среды | -40…+180°C/ -40…+356°F |
Материалы
| Футеровка | Этилен тетрафторэтилен (ETFE), Твёрдая резина, Перфторалкоксидный полимер (ПФА), Политетрафторэтилен (ПТФЭ), Полиуретан (PUR) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN2,5…2000 (больше по запросу) ASME (B 16.5): ⅒…80″ (больше по запросу) JIS (B 2220): 2,5…1000A |
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (JIS B 2220) | 20k |
| Номинальное давление (ASME B 16.5) | класс 300# |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53, NE 131 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Частотный, Импульсный, Cостояния |
| Дискретные выходы | HART® |
Характеристики
| Модель | OPTIFLUX 4400 |
