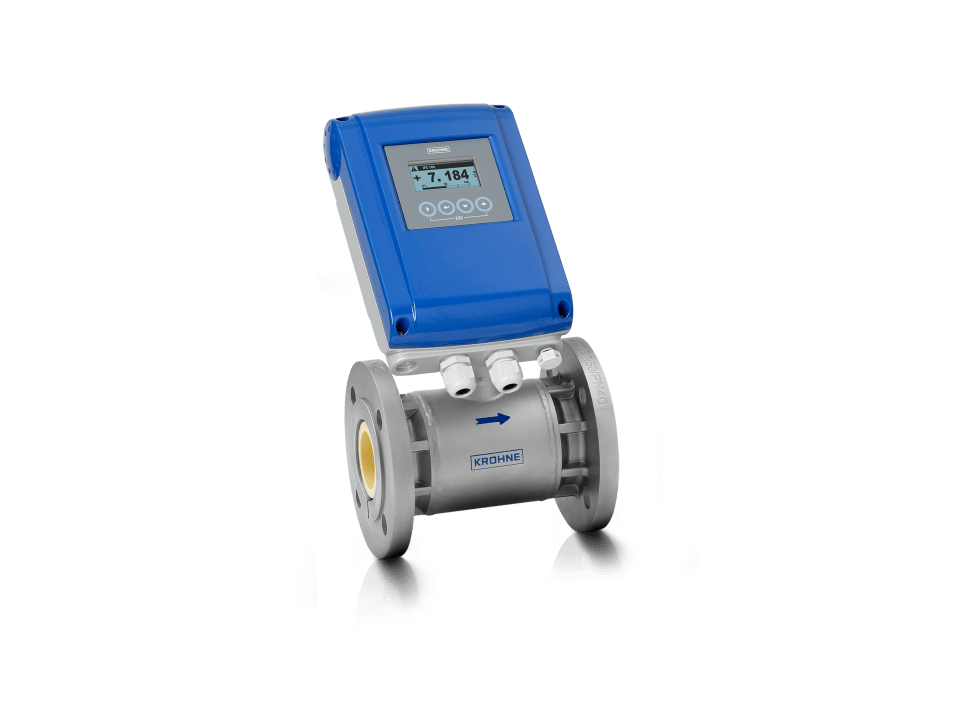

Электромагнитный расходомер KROHNE OPTIFLUX 5100
- С химически стойкой трубой из керамики для жидкостей с содержанием твёрдых включений (≤10%)
- До +180°C
- Фланец: DN15…300 / ½…12″, макс. PN40 / ASME класс 300; бесфланцевая версия: DN2,5…100 / ⅒…4″
- 4…20 мА, импульсный, частотный, состояния, HART®
Описание расходомера KROHNE OPTIFLUX 5100
OPTIFLUX 5100 представляет собой электромагнитный расходомер (ЭМР) с измерительной трубой из высокотехнологичной керамики для использования в процессах с повышенными требованиями. Он предназначен для применений в химической обрабатывающей, горнорудной и горнодобывающей промышленности, а также в любых других секторах промышленности с присутствием высокоагрессивных или абразивных жидкостей. Данный ЭМР является оптимальным решением для сложных рабочих условий с температурой до +180°C / +356°F, для агрессивных химических веществ и сред с содержанием твёрдых включений (до 10%).
Отличительные особенности прибора
- Широкий динамический диапазон измерения расхода в обоих направлениях (диапазон регулирования 1000:1)
- Высокая устойчивость к воздействию высокоагрессивных и абразивных сред
- Полная устойчивость к вакууму благодаря первичному преобразователю из высокотехнологичной керамики
- Вплавленные металлокерамические или платиновые электроды
- Первый ЭМР с измерительной трубой из керамики, соответствующий требованиям директивы 97/23/EC по оборудованию, работающему под давлением
- Высокая устойчивость к коррозии и резким изменениям температуры
- Диагностика, в том числе электропроводность, ошибка электрода, температура окружающей и измеряемой среды и т.д.
- Стандартная погрешность измерения: ±0,3% или ±1 мм/с от измеренного значения (ИЗ)
- Фланцевая или сэндвич (бесфланцевая) версия
- Отсутствие подвижных частей, износа и потерь давления
- Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK
Типичные применения
Общее
- Чистые, агрессивные или абразивные жидкости в применениях с повышенными требованиями
Химическая и иные перерабатывающие отрасли промышленности
- Массовое производство неорганических и органических веществ
- Высококоррозионные и агрессивные химические вещества (кислоты, щелочные среды)
- Переработка коррозионно-активных и агрессивных химических веществ (кислоты, щелочные среды)
Горнорудная и горнодобывающая промышленность
- Неоднородные и абразивные шламы с тонкодисперсными частицами (содержание твёрдых включений)
- Линии подачи к гидроциклонам
Пищевая промышленность и сектор производства напитков, фармацевтическая промышленность
- Смешивание, дозирование и розлив электропроводных жидкостей
- Использование в процессах безразборной стерилизации и очистки (SIP/CIP)
Сектор очистки сточных вод
- Дающие осадок шламы и эмульсии
- Дозирование коагулянтов и флокулянтов
Целлюлозно-бумажная промышленность
- Химически агрессивные волокнистые среды
Технические характеристики расходомера KROHNE OPTIFLUX 5100
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTIFLUX |
| Позиционирование продукта | Для агрессивных и абразивных сред в применениях с повышенными требованиями |
| Принцип измерения | Электромагнитный |
| Измеряемые среды | Жидкости |
Рабочие условия
| Рабочее давление | max. 40 бар изб/ 580 фунт/кв. дюйм изб |
Материалы
| Измерительная труба | керамика (ZrO2 или Al2O3) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN15…300 ASME (B 16.5): ½…12″ |
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (JIS B 2220) | 20k |
| Номинальное давление (ASME B 16.5) | класс 300# |
Разрешения/Стандарты
| Сертификаты/Разрешения для гигиенических применений | EC 1935/2004, FDA |
| Сертификаты/Разрешения для морских применений | ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Частотный, Импульсный, Cостояния |
| Дискретные выходы | HART® |
| Модель | OPTIFLUX 5100 |
