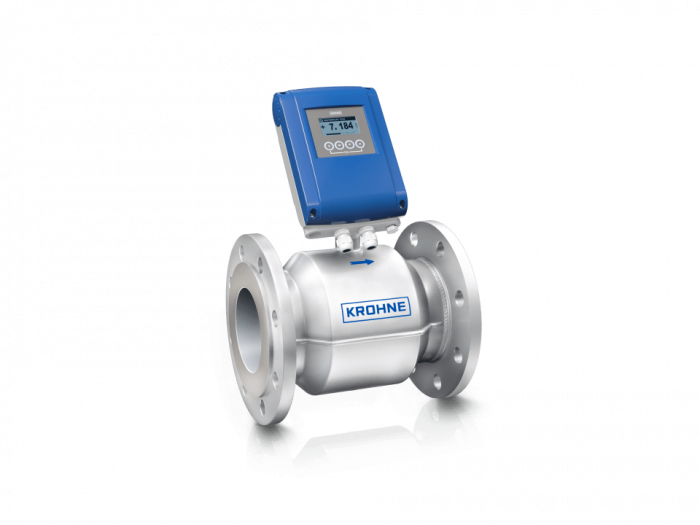

Электромагнитный расходомер KROHNE WATERFLUX 3100
- От измерения расхода сырой воды до учёта питьевой воды в распределительных сетях
- Отсутствие необходимости использования прямых участков на входе/выходе прибора
- До DN600 / 24″, макс. PN16 / ASME класс 150
- 4…20 мА, импульсный, частотный, состояния, HART®
Описание расходомера KROHNE WATERFLUX 3100
WATERFLUX 3100 представляет собой электромагнитный расходомер (ЭМР) для сырой, питьевой или пластовой воды во всех стандартных применениях. Этот прибор является идеальным решением для измерения расхода во всех общих применениях с требованиями по гарантии достоверных результатов измерения с достаточной, но не очень высокой точностью. Благодаря прямоугольному и уменьшенному поперечному сечению измерительной трубы ЭМР гарантирует стабильные измерения в том числе при малых расходах. Таким образом, WATERFLUX 3100 характеризуется гораздо больший динамическим диапазоном регулирования (1000:1) по сравнению с механическими расходомерами (например, турбинными) в сетях распределения питьевой воды.
Отличительные особенности прибора
- Широкий динамический диапазон измерения расхода в обоих направлениях
- Уникальная конструкция прямоугольного сечения первичного преобразователя для высокой эффективности при низких расходах
- Отсутствие необходимости использования измерительных камер
- Труба первичного преобразователя с покрытием из полиамида Rilsan®
- Соответствие стандартам для питьевой воды: ACS, DVGW, NSF, TZW, WRAS и т.д
- Не требует технического обслуживания: отсутствие подвижных и выступающих элементов или износа
- Стандартная погрешность измерения: ±0,3% или ±1 мм/с от измеренного значения (ИЗ)
- Диагностика, в том числе электропроводность, ошибка электрода, температура окружающей и измеряемой среды и т.д.
- Компактное или раздельное исполнение
- Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK
Типичные применения
Сектор водоподготовки
- Стандартные применения в секторе водоподготовки (питьевая вода, грунтовые или поверхностные воды)
- Орошение и водозабор
- Мониторинг сетей водоснабжения
- Водоподготовка
- Проверка насосов и водозаборных скважин
Технические характеристики расходомера KROHNE WATERFLUX 3100
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | WATERFLUX |
| Позиционирование продукта | Для измерения расхода воды в стандартных применениях |
| Принцип измерения | Электромагнитный |
| Измеряемые среды | Жидкости |
Рабочие условия
| Рабочее давление | max. 16 бар изб/ 230 фунт/кв. дюйм изб |
Материалы
| Футеровка | Polyamide polymer 11 (Rilsan®) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN25…600 ASME (B 16.5): 1…24″ JIS (B 2220): 25…600A |
| Номинальное давление (EN 1092-1) | PN16 |
| Номинальное давление (JIS B 2220) | 10k |
| Номинальное давление (ASME B 16.5) | Cl 150# |
| Резьбовые присоединения | Внутренняя резьба: G1, G1½, G2 |
Разрешения/Стандарты
| Допуски/сертификаты Питьевая вода | ACS, DVGW, KIWA, KTW, NSF, TZW, WRAS |
| Сертификаты/Разрешения для морских применений | ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Частотный, Импульсный, Cостояния |
| Дискретные выходы | HART® |
| Модель | WATERFLUX 3100 |
