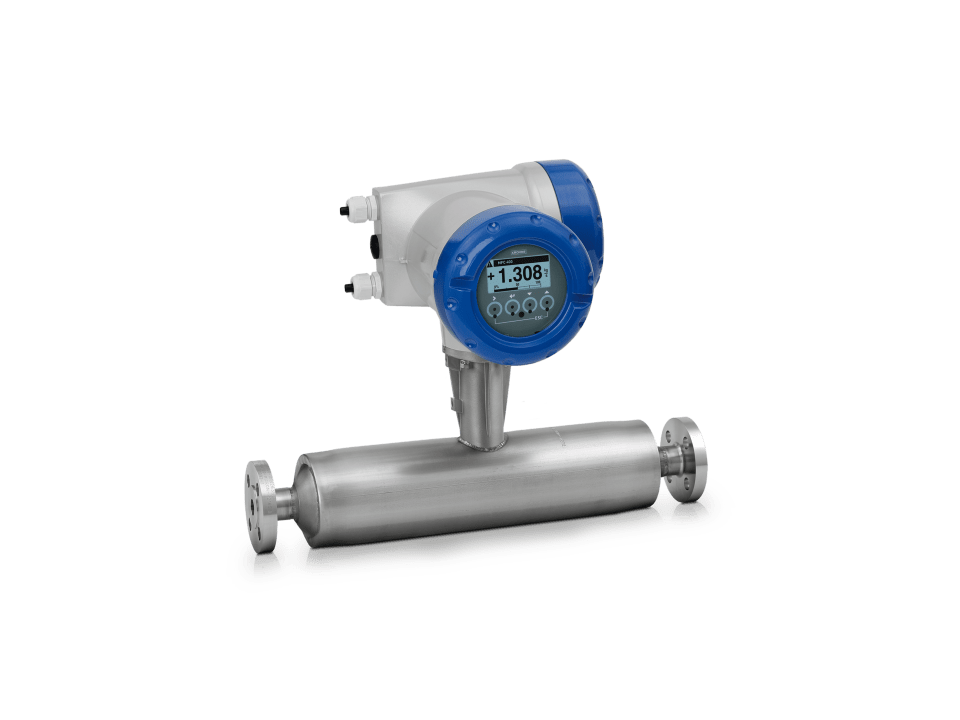

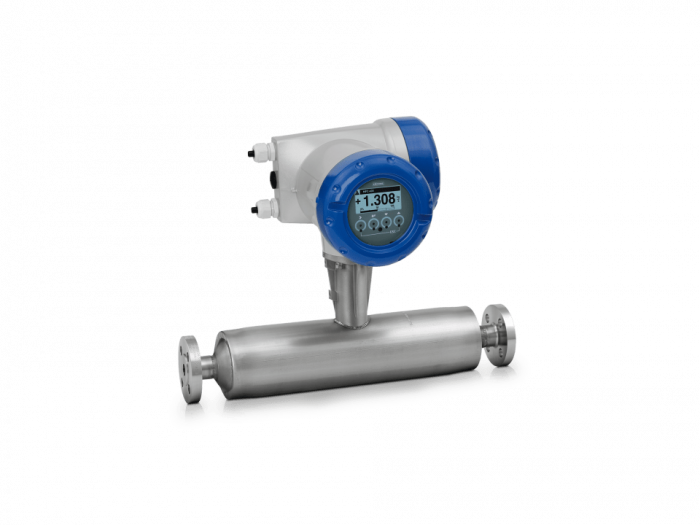

Кориолисовый массовый расходомер KROHNE OPTIMASS 1400
Описание
Кориолисовый массовый расходомер для универсальных применений и управления технологическим процессом
- Измерение массы, плотности и объёмного расхода газов и жидкостей; бесперебойное функционирование при наличии газовых фракций различного содержания и сложных условий потока (EGMTM)
- Также сертифицирован для использования в гигиенических применениях
- Фланец: DN15…100 / ½…4″, макс. PN100 / ASME класс 600; различные гигиенические фитинги
- 3 x 4…20 мА, HART®7, FF, Profibus-PA/DP, Modbus, PROFINET, EtherNet/IP™, Bluetooth®
Описание расходомера KROHNE OPTIMASS 1400
OPTIMASS 1400 представляет собой экономически эффективный кориолисовый массовый расходомер со сдвоенной прямой трубой для газов или жидкостей в разнообразных стандартных применениях (до 170000 кг/ч). Расходомер предлагает функцию контроля вовлеченного газа (EGMTM) при измерении жидкостей; прибор работает даже при 100-процентном содержании вовлеченного газа
Отличительные особенности прибора
- Конструкция со сдвоенной прямой трубой
- Контроль вовлеченного газа (EGMTM): обеспечивает функционирование расходомера при наличии воздушных или газовых фракций в измеряемой среде
- Быстрая и полностью цифровая обработка сигнала
- Наилучшее в своём классе соотношение цены и качества
- Высокоточное измерение массы, плотности и объёмного расхода сред (±0,15 от ИЗ)
- Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
- Встроенное измерение температуры
- Оптимизированная конструкция разделителя потока для минимизации потерь давления
- Опционально доступный взрывонепроницаемый внешний корпус, сертифицированный в соответствии с директивой PED, для давления до 100 бар изб / 1450 фунт/кв.дюйм изб
- Опционально доступная теплоизоляция, обогревающий кожух или отверстия для продувки
- Нечувствительность к перекрёстным помехам: невосприимчивость к монтажному положению и устойчивость к изменениям рабочих условий
- Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK
Типичные применения
Общее
- Стандартные технологические процессы при температуре до 130°C / 266°F
- Измерение расхода газов и жидкостей с газовыми включениями
- Мобильные установки на грузовых автомобилях, железнодорожных цистернах, передвижных стендах и т.д.
- Для сред с очень низкой плотностью (<10 кг/м3)
Пищевая промышленность и производство напитков
- Измерение расхода, плотности, удельного веса в процессах пивоварения
- Измерение расхода напитков и фруктовых соков
- Молочные продукты
- Жир, маслянистые и жиросодержащие продукты
- Дозирование добавочных пищевых компонентов
Фармацевтическая промышленность
- Розлив, дозирование, наполнение
- Экстракция растворителями
- Измерение расхода воды высшей степени очистки в магистральных трубопроводах
Технические характеристики расходомера KROHNE OPTIMASS 1400
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTIMASS |
| Позиционирование продукта | Для универсальных применений и управления технологическим процессом |
| Принцип измерения | Кориолисовый |
| Измеряемые среды | Газы, Жидкости |
Рабочие условия
| Рабочее давление | max. 100 бар изб/ 1450 фунт/кв. дюйм изб |
Материалы
| Измерительная труба | Duplex stainless steel (1.4462/318) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN15…100 ASME (B 16.5): ½…4″ JIS (B 2220): 15…80A |
| Номинальное давление (EN 1092-1) | PN100 |
| Номинальное давление (JIS B 2220) | 20k |
| Номинальное давление (ASME B 16.5) | Cl 600# |
Разрешения/Стандарты
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cFMus, EAC Ex, IECEx, INMETRO, KCs, NEPSI |
| Сертификаты/Разрешения для гигиенических применений | 3A, EC 1935/2004, EHEDG, FDA |
| Сертификаты/Разрешения для морских применений | ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS |
| Сертификаты/Разрешения для атомной промышленности | Квалификация для атомной промышленности по запросу (например, по стандартам ASME III, RCC-M/E и т.д.) |
| Сертификаты/Разрешения другие | NACE |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Частотный, Предельные выключатели, Импульсный, Cостояния |
| Дискретные выходы | Bluetooth, EtherNet/IP™, FOUNDATION™ fieldbus, HART®, Modbus RTU, Profibus-DP, Profibus-PA, PROFINET |
Характеристики
| Модель | OPTIMASS 1400 |
