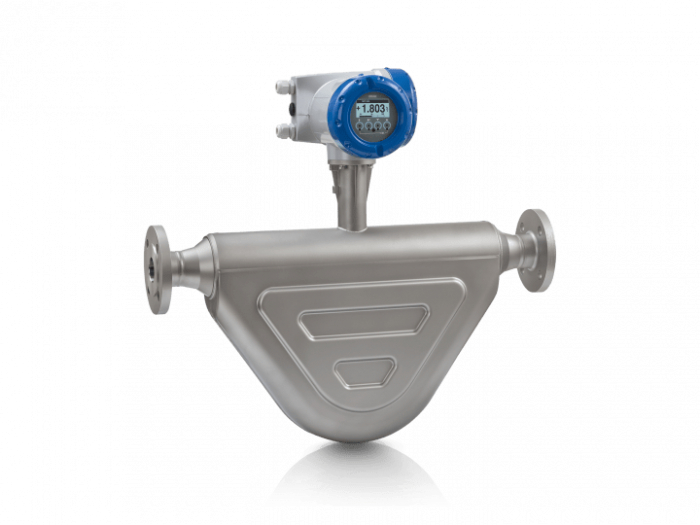

Кориолисовый массовый расходомер KROHNE OPTIMASS 6400

• Высокая точность (±0,05% во всём диап.), для низко- и высокотемпературных сред (-200…+400°C); бесперебойное функционирование при наличии газовых фракций различного содержания и сложных условий потока (EGM^TM)
• SIL 2/3; Коммерческий учёт: OIML R117, R137, MI-005, MI-002; API, AGA; гигиенические сертификаты
• Фланец: DN10…300 / ½…12″, макс. PN 160 / ASME класс 1500; другое
• 3 x 4…20 мА, HART^®7, Modbus, FF, Profibus-PA/DP, PROFINET, EtherNet/IP™, Bluetooth^®

Описание расходомера KROHNE OPTIMASS 6400

OPTIMASS 6400 представляет собой устанавливающий стандарты высокопроизводительный кориолисовый массовый расходомер для технологических процессов. Этот расходомер со сдвоенной изогнутой трубой характеризуется превосходными характеристиками и высокой точностью измерений практически во всех применениях: от управления процессом в (нефте)химической отрасли промышленности и измерений концентрации в сфере производства напитков и пищевых продуктов до коммерческого учёта при наливе и транспортировке веществ в нефтегазовой промышленности. Благодаря использованию самых передовых технологий OPTIMASS 6400 является оптимальным устройством для измерения расхода низкотемпературных сред, таких как сжиженный природный газ (СПГ), при температуре до -200°C, а также для высокотемпературных применений (до 400°C) и работы при высоком давлении (до 200 бар изб).

Отличительные особенности прибора

• Конструкция со сдвоенной изогнутой трубой
• Контроль вовлеченного газа (EGM^TM): обеспечивает функционирование расходомера при наличии воздушных или газовых фракций в измеряемой среде
• Единственный кориолисовый массовый расходомер, представленный на рынке, который обеспечивает безопасный беспроводной доступ по Bluetooth^® или удаленно через HART^® в системах, связанных с обеспечением безопасности
• Сертификация SIL 2/3 согласно IEC 61508-2010, до DN200 / 8″
• Допустимы частичные контрольные испытания с охватом до 82%
• Быстрая и полностью цифровая обработка сигнала
• Встроенное измерение температуры
• Оптимизированная конструкция разделителя потока для минимизации потерь давления
• Высокоточное измерение массы, плотности и объёмного расхода сред (опционально ±0,05% от ИЗ)
• Наивысший класс точности 0,3 согласно OIML для коммерческого учёта
• Доступен в исполнении SIL 2/3 до DN200
• Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
• Первичный преобразователь доступен в исполнении из трёх различных материалов (включая дуплексную сталь и сплав 22)
• Различные опции (система обогрева, отверстия для продувки и т.д.)
• Возможность самодренирования при монтаже в вертикальном положении
• Нечувствительность к перекрёстным помехам: невосприимчивость к монтажному положению и устойчивость к изменениям рабочих условий
• Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK

Типичные применения

Общее

• Жидкости с периодически возникающими газовыми включениями
• Низкие или высокие температуры (-200…+400°C)
• Сверхкритические газы
• Коммерческий учёт
• В автоматизированных системах безопасности (SIL 2/3)

Химическая и иные перерабатывающие отрасли промышленности

• Измерение концентрации и плотности
• Крупнотоннажная загрузка
• Дозирование и смешивание для реакторов
• Расщепление углеводородов

Нефтегазовая промышленность

• Узлы учёта, крупнотоннажная загрузка, перекачка по трубопроводу
• Измерение плотности в байпасном контуре
• Сжиженный природный газ (СПГ)
• Крупнотоннажная загрузка
• Встроенное измерение плотности в трубопроводе
• Измерение многофазных сред в добывающем секторе промышленности

Пищевая промышленность и производство напитков

• Розлив, дозирование, наполнение
• Измерение массового расхода мороженого и молока (например, на пунктах приёма сырого молока)
• Измерение расхода, плотности, удельного веса в процессах пивоварения
• Дозирование экстракта хмеля
• Измерение градусов Брикс, плотности и расхода фруктовых соков
• Дозирование натуральных масел, жира, овощей (например, шпинат) и т.д.
• Впрыскивание CO₂ в безалкогольные напитки

Фармацевтическая промышленность

• Розлив, дозирование, наполнение
• Экстракция растворителями

Судостроение и судоходство

• Измерение загружаемого и потребляемого топлива

Целлюлозно-бумажная промышленность

• Добавки, отбеливатели и красители
• Кристализирующиеся, застывающие и криогенные измеряемые среды

Технические характеристики расходомера KROHNE OPTIMASS 6400

Общие сведения

Рабочие условия

Материалы

Технологические присоединения

Разрешения/Стандарты

Обмен данными
