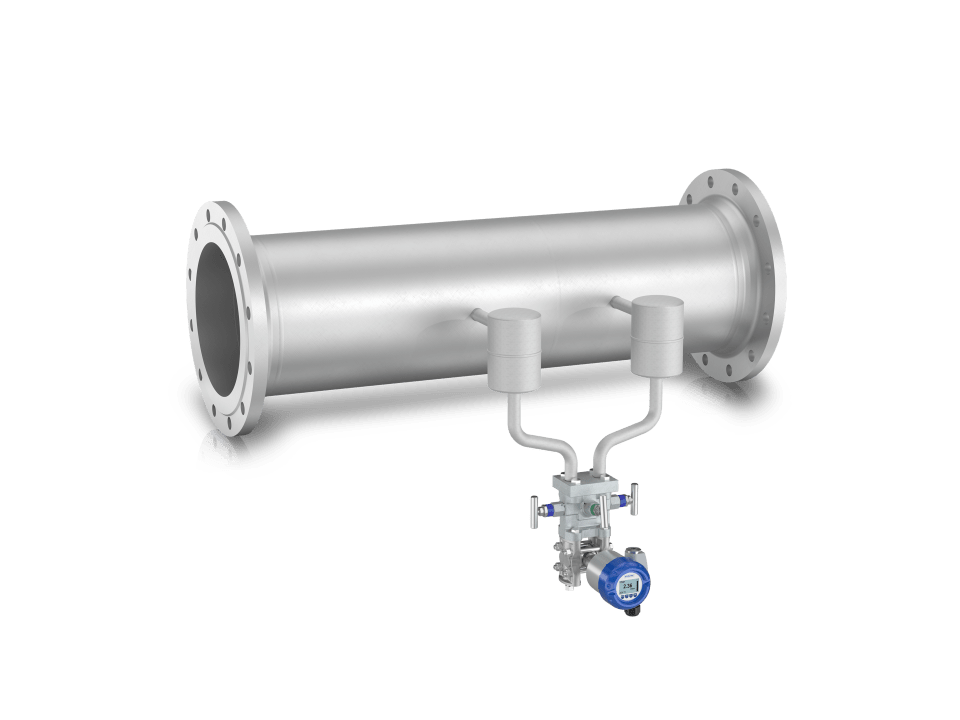

Конусный расходомер переменного перепада давления KROHNE
- Требуется только наличие ограниченных прямых участков входных/выходных труб
- Стандартный материал: нержавеющая сталь, другие материалы по запросу (например, сплав C276, сплав 625, сплав 400, дуплекс и т.д.)
- Стандартные (ISO 5167-5) размеры от DN50…600 / 2…20″
- 2-проводный 4…20 мА/HART®, FF, Profibus-PA
Описание конусного расходомера KROHNE
Конический расходомер — это расходомер переменного перепада давления, специально разработанный для применений с высокими требованиями к точности и нарушенным профилем потока в ограниченном пространстве для установки. Корпус конусного расходомера может быть установлен с 3D/2D прямыми входными и выходными участками труб и подходит практически для любого применения, от природного газа и пара до жидких углеводородов. KROHNE предлагает конусный расходомер в комплекте с первичным преобразователем, преобразователем дифференциального давления, комплектующими деталями, а также единолично осуществляет проектирование, испытания и оформление документации.
Отличительные особенности прибора
- Конусный расходомер по стандарту ISO 5167-5
- Подходит для точного измерения расхода при ограниченной доступной длине прямой трубы
- Большой выбор материалов, контактирующих с измеряемой средой, например, 316L, сплав C276, сплав 625, сплав 400, дуплекс и т.д. другие по запросу
- Производственная база и возможности калибровки до 48″
- Сокращение совокупных эксплуатационных издержек за счет снижения необходимости повторной калибровки в полевых условиях благодаря усовершенствованным преобразователям OPTIBAR DP с 3D-линеаризацией
- Комплексное решение с расходомером переменного перепада давления, клапанами, манифольдом, преобразователем дифференциального давления, с расчетом параметров, проведением испытаний и оформлением документации одним поставщиком
- Возможность резервирования (1oo2, 2oo3)
- Опционально доступные коммуникационные протоколы HART®7, Foundation fieldbus и Profibus-PA
- Сертифицированные версии SIL 2/3
- Сертификаты Ex ia, Ex d
- Международные рекомендации от известных EPC-подрядчиков
Типичные применения
Общая информация
- Измерение расхода проводящих и непроводящих жидкостей, газов и пара в системах с ограниченными входными и выходными участками
- Применения с нарушенным профилем потока
Нефтегазовая промышленность &
- Морские & плавучие установки: сепараторы, газлифт, закачка воды, закачка химических веществ, пары углеводородов
- СПГ: измерение газа на предприятиях по сжижению и повторной газификации
- Нагнетание CO2, закачка воды, углеводородные газы, устье добывающей скважины, влажный газ
Энергетика, коммунальные услуги
- Измерение пара в местах с ограниченным пространством
Технические характеристики конусного расходомера KROHNE
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTIBAR |
| Позиционирование продукта | При ограниченном пространстве для установки |
| Измеряемые среды | Газы, Жидкости, Пар |
Рабочие условия
| Рабочее давление | макс. 400 бар/ 5802 фунт/кв.дюйм |
| Температура измеряемой среды | -130…+550°C/ -202…+932°F |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN100…3000 ASME (B 16.5): 4…120″ |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Design standards | ISO 5167-5 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Сертификаты/Разрешения другие | PED |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
Точность
| Reference uncertainty | 0,15…0,22% |
| Калибровка | Гравиметрическая калибровка с холодной водой, Калибровка с природным газом под высоким давлением, Объемная калибровка с холодной водой |
