Расходомер переменного перепада давления KROHNE
- Быстрая и простая установка без дополнительного проектирования, импульсных линий и опор
- До +400°C / +752°F; макс. 160 бар / 2320 фунт/кв.дюйм (линейное давление)
- Диаметр трубопровода: DN50…600 / 2…24″
- 2-проводный 4…20 мА/HART®, FF, Profibus-PA
Описание расходомера KROHNE

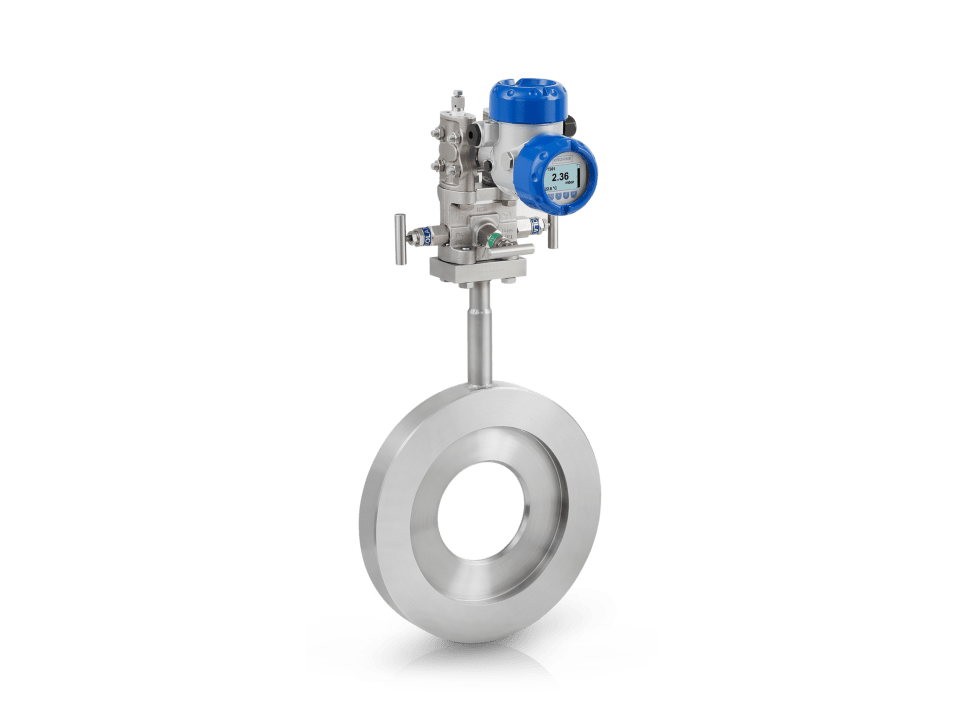

Компактная измерительная диафрагма с преобразователем OPTIBAR DP, экономичным расходомером переменного перепада давления для широкого спектра применений, от деминерализованной воды до химических веществ и пара. Встроенная измерительная диафрагма представляет собой цельную конструкцию, соответствующую ISO 5167-2 или ASME MFC-3M и состоящую из компактной диафрагмы, корпуса прибора в сэндвич-исполнении, импульсных линий и присоединительного фланца. Компания KROHNE предлагает комплексное решение с расходомером переменного перепада давления и встроенной измерительной диафрагмой, манифольдом и преобразователем дифференциального давления. Устройство поставляется предварительно собранным, настроенным, прошедшим испытания давлением и подготовленным к немедленному вводу в эксплуатацию. Нет необходимости в прокладке импульсных линий, установке клапанов и опор. Таким образом, значительно снижаются затраты на материалы и установку.
Отличительные особенности прибора
- Снижение затрат на установку: нет необходимости в установке дополнительных компонентов, таких как клапаны, преобразователь дифференциального давления, импульсные линии, опоры
- Отсутствие внешних импульсных линий: снижен риск утечки
- Стандартизированный первичный преобразователь согласно ISO 5167-2
- Низкие совокупные эксплуатационные издержки за счет снижения затрат на проектирование, ввод в эксплуатацию и установку
- Снижение необходимости повторной калибровки в полевых условиях благодаря усовершенствованным преобразователям OPTIBAR DP с 3D-линеаризацией
- Комплексное решение для расходомера с компактной измерительной мембраной, манифольдом, преобразователем дифференциального давления, с расчетом параметров и оформлением документации одним поставщиком
- Стандартный материал: 316/316L, другие материалы по запросу
- Резервные версии, доступны версии с компенсацией по давлению и температуре
- Возможность резервирования (1oo2, 2oo3)
- Опционально доступные коммуникационные протоколы HART®7, Foundation fieldbus и Profibus-PA
- Сертифицированные версии SIL 2/3
- Сертификаты Ex ia, Ex d
Типичные применения
Общая информация
- Общепромышленные применения с измерением расхода электропроводных и неэлектропроводных жидкостей, газов и пара
- Технологические потоки в химической, нефтехимической и других отраслях промышленности
- Измерение расхода продуктов нефтепереработки
- Добыча нефти и газа, газлифт, пластовая вода
- Газоперерабатывающие заводы
- Очистка воды и сточных вод (например, аэрация)
- Деминерализованная вода
- Поток пара и конденсата в инженерных сетях
Технические характеристики расходомера KROHNE
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTIBAR |
| Позиционирование продукта | Для жидкостей, газов и пара |
| Измеряемые среды | Газы, Жидкости, Пар |
| Номинальный диаметр / типоразмер | DN50…DN600 / 2…24″ (others on request) |
Рабочие условия
| Рабочее давление | макс. 160 бар / 2320 фунт/кв.дюйм |
| Температура измеряемой среды | -130…+400°C/ -202…+752°F |
Материалы
| Измерительная труба | Аустенитная нержавеющая сталь (1.4404/316L) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN50…600 (другие по запросу) ASME (B 16.5): 2…24″ (другие по запросу) |
| Другие присоединения | Концы под приварку |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Design standards | ASME MFC-3M, ISO 5167-2 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Сертификаты/Разрешения другие | Кислород |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
Точность
| Discharge coefficient uncertainty | ≤0,5% |
