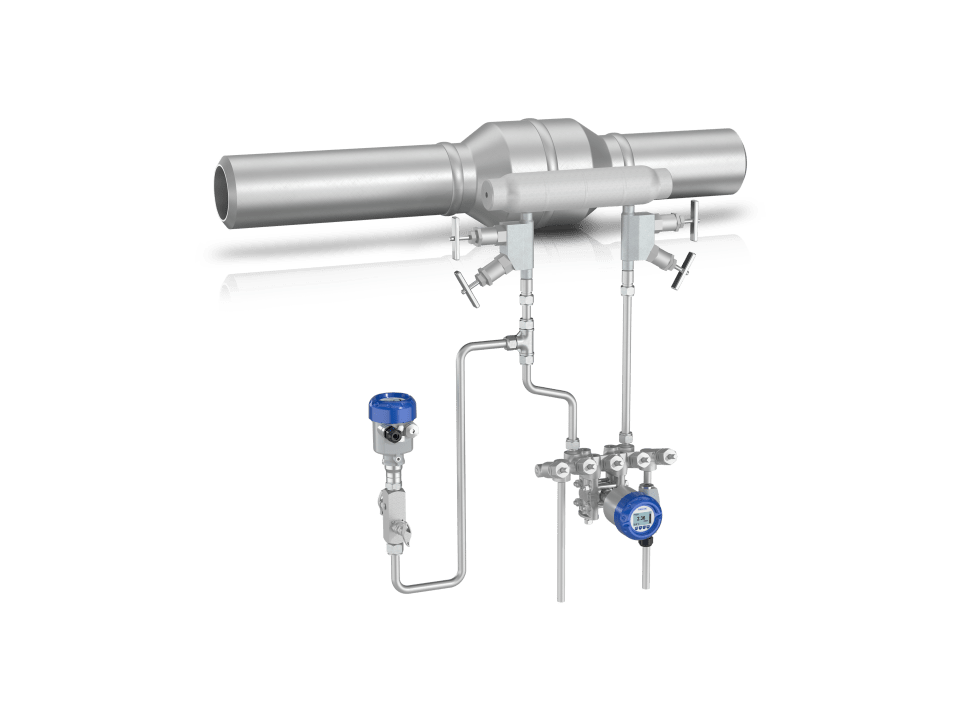

Сопловой расходомер KROHNE
Расходомер переменного перепада давления для долговременного стабильного измерения расхода с уменьшенной потерей давления
- На базе ISA 1932, с большим радиусом или соплом Вентури (в соответствии с ISO 5167-3 или ASME MFC-3M)
- Точное измерение расхода при высоких скоростях потока (например, питательная вода, пар, конденсат, углеводороды, продукты нефтепереработки, CO2, LH2)
- Производственная база до 48″; внутренняя калибровка также при измерении расхода с высокими значениями чисел Рейнольдса
- Полный объем поставок от одного поставщика, включая проектирование, оформление документации, проведение испытаний, калибровку, установку клапанов, сопла, технологического оборудования и т.д.
Описание соплового расходомера KROHNE
Сопловой расходомер предназначен для точного долговременного стабильного измерения расхода жидкостей, газов и пара, особенно в высокоскоростных применениях с риском эрозии или кавитации. Типичные области применения — питательная вода, пар, конденсат или очищенные жидкости в различных отраслях промышленности, от электростанций, нефтеперерабатывающих и нефтехимических заводов до предприятий химической переработки, добычи нефти и газа или улавливания и хранения углерода.
Отличительные особенности прибора
- Расходомер в сборе для удовлетворения высоких требований к точности и долговременной стабильности
- Требования к короткому прямому участку входной/выходной трубы и низкий остаточный перепад давления
- Производственная база и возможности калибровки до 48″
- Возможна специальная 20-точечная калибровка при высоких значениях чисел Рейнольдса (например, в соответствии с ASME PTC)
- Сокращение совокупных эксплуатационных издержек за счет снижения необходимости повторной калибровки в полевых условиях благодаря усовершенствованным преобразователям OPTIBAR DP с 3D-линеаризацией
- Комплексное решение для измерения расхода с расходомерным соплом, преобразователем дифференциального давления, вычислителем расхода, клапанами, комплектующими деталями, с осуществлением проектирования, испытаний и оформления документации одним поставщиком
- Возможность резервирования (1oo2, 2oo3)
- Опционально доступные коммуникационные протоколы HART®7, Foundation fieldbus и Profibus-PA
- Сертифицированные версии SIL 2/3
- Сертификаты Ex ia, Ex d
- Международные рекомендации от известных EPC-подрядчиков
Типичные применения
- Питательная вода, пар и конденсат на электростанциях
- Эксплуатационные испытания в соответствии с ASME PTC 6, ISO 60953 и др
- Впрыскивание CO2
- Сжиженный водород (LH2)
- Измерение расхода продуктов нефтепереработки
- Добыча нефти и газа
- Измерительные приборы, используемые с углеводородными жидкостями в соответствии с протоколом испытаний API MPMS 22.2
- Природный газ, воздух для горения
Технические характеристики соплового расходомера KROHNE
Общие сведения
| Тип изделия | Расходомер |
| Позиционирование продукта | Для долгосрочного стабильного измерения расхода с уменьшенной потерей давления |
| Номинальный диаметр / типоразмер | DN50…1200 / 2…48″ |
Рабочие условия
| Температура измеряемой среды | -175…+720°C/ -283…1328°F |
Материалы
| Измерительная труба | Аустенитная нержавеющая сталь (1.4571/316Ti), Alloy steel (ASTM A182 Gr. F12), Alloy steel (ASTM A182 Gr. F22), Alloy steel (ASTM A182 Gr. F91), Carbon steel (A105) |
Технологические присоединения
| Фланцевые присоединения | ASME (B 16.5): 2…48″ EN (1092-1): DN50…1200 другие по запросу |
| Другие присоединения | Фланцевые присоединения со ступицей |
| Сварные присоединения | Концы под приварку |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Design standards | ASME MFC-3M, ISO 5167-3 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Сертификаты/Разрешения другие | ISO/TR 11583, NACE, Кислород, PED |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
Точность
| Reference uncertainty | 0,15…0,22% |
| Калибровка | Гравиметрическая калибровка с холодной водой, Калибровка с природным газом под высоким давлением, Объемная калибровка с холодной водой |
