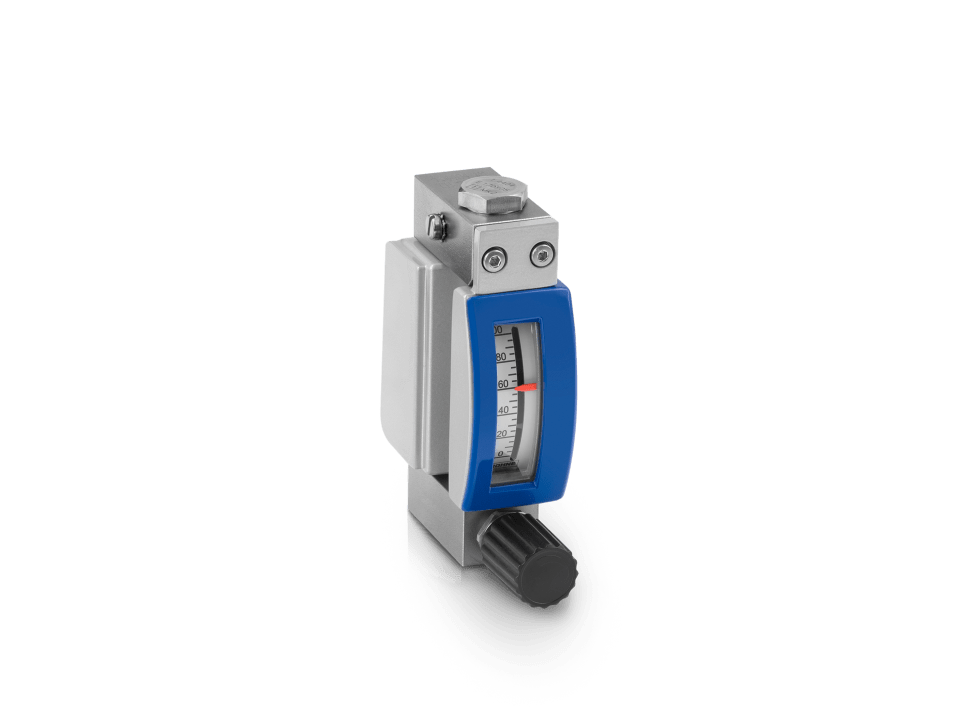

Ротаметр KROHNE DK32/34
Описание
Ротаметр для измерения малых расходов жидкостей и газов
- Компактный механический индикатор, опционально доступные 4…20 mA/HART®7, переключатели МИН/МАКС и игольчатый клапан
- Прочная металлическая конструкция: нержавеющая сталь или сплав
- Резьба: G¼, ¼ NPT и т.д.
- -40…+200°C; макс. 220 бар изб
Описание ротаметра KROHNE DK32/34
DK32/34 представляет собой ротаметр для измерения малых расходов жидкостей и газов. Проверенный на практике расходомер предназначен для контроля расхода и дозирования в газоанализаторных системах или на продувочных установках. Благодаря прочной цельнометаллической конструкции он может использоваться также в сложных рабочих условиях при температуре до +200°C / +392°F и давлении до 400 бар изб / 5800 фунт/кв.дюйм изб. Стандартно он оснащён дозирующим клапаном для точной регулировки расхода.
Отличительные особенности прибора
- Простота и малозатратность монтажа: возможность производить измерения и отображать данные без дополнительного источника питания
- Ротаметр для измерения малых расходов с 2 опционально доступными предельными выключателями для контроля расхода
- Материалы изготовления сенсора из различных видов нержавеющей стали и сплавов
- Опционально доступное пассивирование поверхности с использованием SilcoNert®2000 для анализа следовых количеств
- Степень пылевлагозащиты IP65/66
- Верхний предел измерений для жидкостей: 1,6…150 л/ч / 0,4…40 гал/ч
- Верхний предел измерений для газов: 16…4800 л/ч / 0,6…170 станд.куб.фут/ч
- Динамический диапазон регулирования 10:1
- Максимальная погрешность измерения: ±4% (согласно VDI/VDE 3513-2) или ±3% от полной шкалы
- В соответствии с SIL 2: Подходят для использования в приборных системах безопасности
- Сертифицирован для применения во взрывоопасных зонах
Типичные применения
Химическая и иные перерабатывающие отрасли промышленности
- Присадки (например, катализаторы, ПАВ, ингибиторы пенообразования, эмульгаторы)
- Кислоты, щёлочи, фосген и иные хлорсодержащие вещества, серосодержащие вещества
- Конденсат и охлаждающая вода
- Инертизация азотом резервуаров и емкостей
- Выборочный контроль расхода в газоанализаторах
- Барботирование газа в жидкостях
Нефтегазовая промышленность
- Узлы дозирования химреагентов для ингибиторов коррозии, накипе- и гидратообразования
- Азот, топочные газы и т.д.
- Выборочный контроль расхода в аналитических системах
Станкостроение и приборостроение (производство комплектного оборудования)
- Контроль герметичности газодинамических уплотнений для турбокомпрессоров
- Хладагенты и охлаждающая вода, смазочные материалы, подача сжатого воздуха
- Защита от сухого пуска насосов
- Дозирование химреагентов и газов в лабораториях и на испытательных установках
Технические характеристики ротаметра KROHNE DK32/34
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | DK |
| Позиционирование продукта | Для малых расходов жидкостей и газов |
| Принцип измерения | Поплавковый |
| Измеряемые среды | Газы, Жидкости |
Рабочие условия
| Рабочее давление | max. 220 бар изб/ 3190 фунт/кв. дюйм изб |
Материалы
| Измерительная труба | Аустенитная нержавеющая сталь (1.4404/316L), Nickel alloy (2.4360/Alloy 400), Никель-хром-молибден-вольфрамовый сплав (2.4819/сплав C276), Nickel-chromium-molybdenum-niobium (2.4856/Alloy 625), SilcoNert®2000, Аустенитный сплав (2.4610/сплав C4), Titanium alloy (3.7035/Ti-Grade 2) |
| Уплотнительные прокладки | Перфторэластомерный каучук (FFKM), Фторэластомерный каучук (FPM), Политетрафторэтилен (PTFE), DK34: нет |
| Технологическое присоединение | Аустенитная нержавеющая сталь (1.4404/316L), Аустенитный сплав (2.4610/сплав C4), Nickel alloy (2.4360/Alloy 400), Никель-хром-молибден-вольфрамовый сплав (2.4819/сплав C276), Nickel-chromium-molybdenum-niobium (2.4856/Alloy 625), SilcoNert®2000, Titanium alloy (3.7035/Ti-Grade 2) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN15…25 ASME (B 16.5): ½…1″ |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, EAC Ex, IECEx, INMETRO, KCs, NEPSI |
| Сертификаты/Разрешения для атомной промышленности | Квалификация для атомной промышленности по запросу (например, по стандартам ASME III, RCC-M/E и т.д.) |
| Сертификаты/Разрешения другие | CRN, NACE |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Предельные выключатели |
| Дискретные выходы | HART® |
Характеристики
| Модель | DK32/34 |
