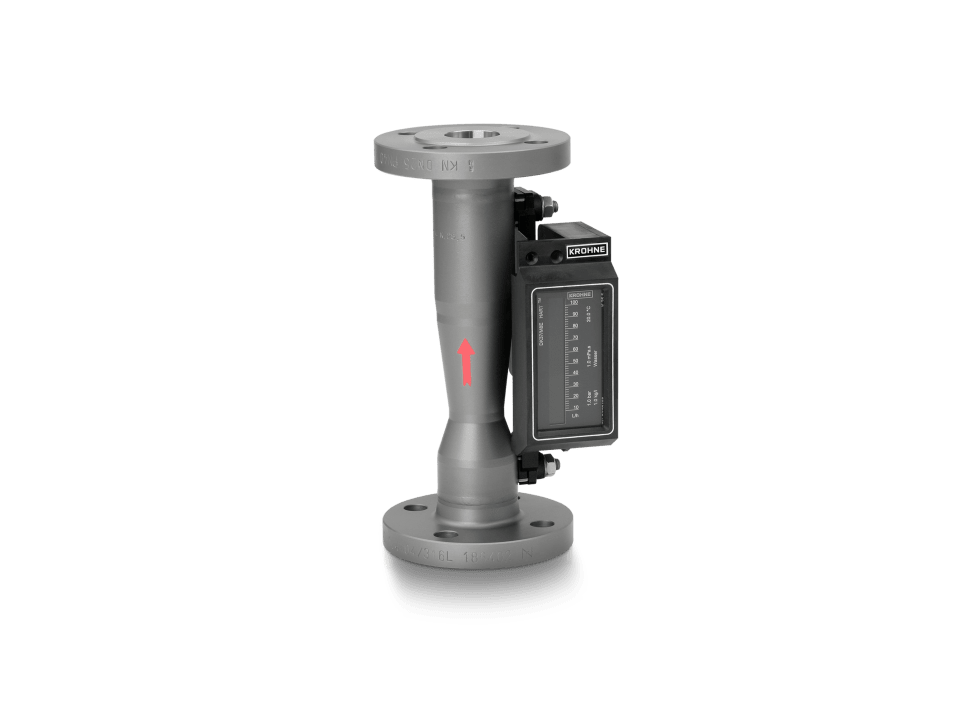

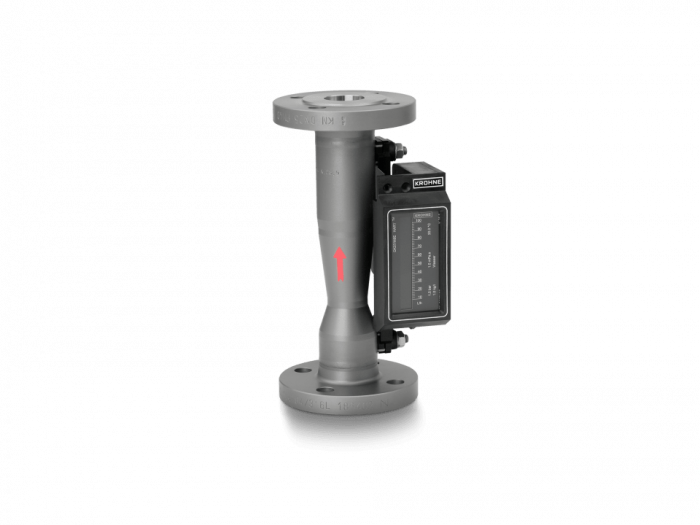

Ротаметр KROHNE H250 M8

• Механический тип или с электронным гистограммным индикатором (4…20 мА/HART^®)
• Фланец: DN15…25 / ½…1″; также NPT, G, гигиенические присоединения и т.д.
• -40…+200°C; макс. 145 бар изб

Описание ротаметра KROHNE H250 M8

H250 M8 представляет собой ротаметр с электрическим выходным сигналом и электронным гистограммным или механическим индикатором с двумя опционально доступными предельными выключателями. Малогабаритный расходомер позволяет выполнить компактный монтаж. Поэтому он особенно подходит для установки в условиях ограниченного пространства.

Версия H250 M8E оснащается магнитными датчиками для бесконтактного и безгистерезисного определения уровня расположения поплавка. Стандартно прибор работает с линейным аналоговым выходным сигналом по 2-проводной технологии (4…20 мА). Версия H250 M8M функционирует без использования дополнительного источника электропитания. Значение расхода, а также две опционально доступные предельные точки отображаются на шкале. Он сертифицирован для применения во взрывоопасных зонах и поставляется с различными технологическими присоединениями.

Отличительные особенности прибора

• Малогабаритный стандартный ротаметр
• Корпус из ПФС стандартно; корпус из нержавеющей стали опционально
• Опционально доступные предельные выключатели или 2-проводный выход 4…20 мА
• Степень пылевлагозащиты IP66/67
• Верхний предел измерений для жидкостей: 10…6300 л/ч / 5…1664 гал/ч
• Верхний предел измерений для газов: 0,7…180 м3/ч / 25…111 станд.куб.фут/час
• Динамический диапазон регулирования 10:1
• Максимальная погрешность измерения: ±2,5% (согласно VDI/VDE 3513-2) или ±2%  от полной шкалы
• Сертификаты для применения во взрывоопасных зонах

Типичные применения

Химическая и иные перерабатывающие отрасли промышленности

• Присадки (например, катализаторы, ПАВ, ингибиторы пенообразования, эмульгаторы)
• Кислоты, щёлочи, фосген и иные хлорсодержащие вещества, серосодержащие вещества
• Конденсат и охлаждающая вода
• Инертизация азотом резервуаров и емкостей
• Выборочный мониторинг расхода для технологических измерений
• Барботирование газа в жидкостях

Нефтегазовая промышленность

• Узлы дозирования химреагентов для ингибиторов коррозии, накипе- и гидратообразования
• Азот, топочные газы и т.д.
• Эмульгаторы

Станкостроение и приборостроение (производство изделий для изготовителей комплектного оборудования)

• Контроль герметичности газодинамических уплотнений для турбокомпрессоров
• Хладагенты и охлаждающая вода, смазочные материалы, подача сжатого воздуха
• Защита от сухого пуска насосов
• Измерение расхода газа и мазута в промышленных печах

Сектор водоподготовки и очистки сточных вод

• Барботирование кислородом в аэрационных бассейнах
• Подача воздуха для снижения содержания железа

Технические характеристики ротаметра KROHNE H250 M8

Общие сведения

Рабочие условия

Материалы

Технологические присоединения

Разрешения/Стандарты

Обмен данными
