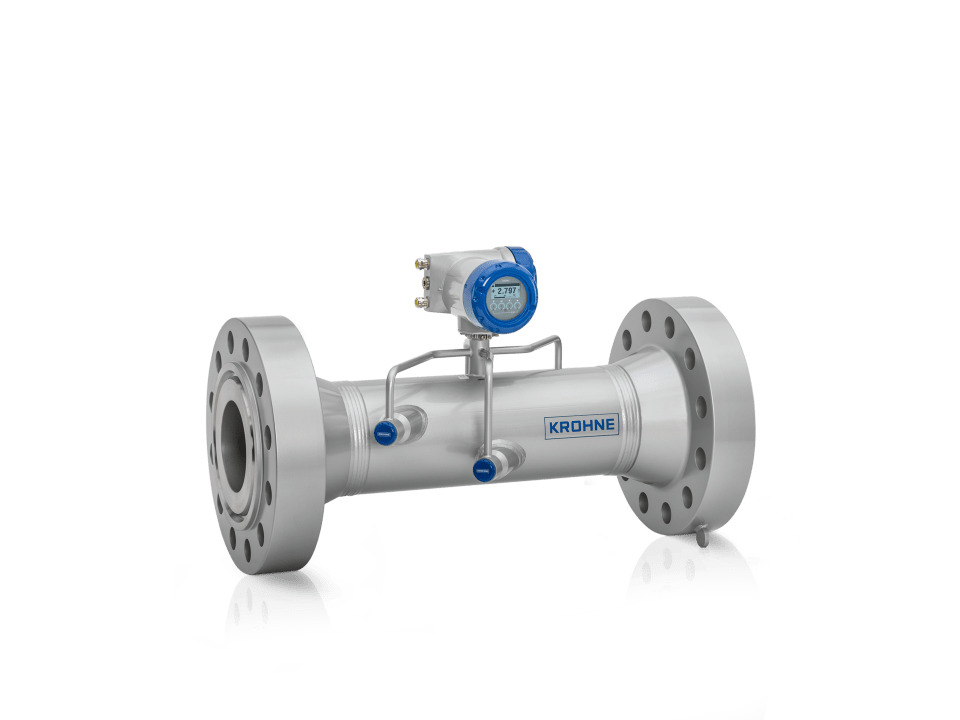

Ультразвуковой расходомер KROHNE OPTISONIC 4400 HP
Описание
Ультразвуковой расходомер для жидкостей под высоким давлением
- 2-лучевой прибор для измерения расхода конденсата, питательной и разбрызгиваемой воды под высоким давлением или нагнетаемой в пласт воды
- Рабочее давление до 490 бар
- Макс. DN1000 / 40″, до ASME класс 4500
- 3 x 4…20 мА, HART®7, Modbus, FF, Profibus-PA/DP
Описание расходомера KROHNE OPTISONIC 4400 HP
OPTISONIC 4400 HP представляет собой 2-лучевой ультразвуковой расходомер для жидкостей в процессах, проходящих при сложных условиях с высоким рабочим давлением до 490 бар / 7107 фунт/кв.дюйм. Он идеально подходит для высокоточного измерения расхода конденсата и питательной или разбрызгиваемой воды под высоким давлением на электростанциях, а также расхода нагнетаемой в пласт воды в добывающем секторе нефтегазовой отрасли.
Отличительные особенности прибора
- Широкий динамический диапазон измерения расхода в обоих направлениях
- Соответствие требованиям стандартов нефтегазовой отрасли: NACE MR 175/103 и ISO 15156
- Независимость от профиля потока (числа Рейнольдса) и изменений характеристик измеряемой среды
- Устойчив к коррозионно-активным и абразивным средам
- Замена акустического сенсора в условиях эксплуатации
- Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
- Опционально доступный обогревающий кожух
- Приварные технологические присоединения по запросу
- Отсутствие необходимости периодического технического обслуживания или повторной калибровки
Типичные применения
Общее
- Применения при высоком рабочем давлении
- Различные проводящие и непроводящие жидкости
Нефтегазовая промышленность
- Применения при высоком давлении в секторе апстрим (например, нагнетание воды в пласт)
- Транспортировка нефти
Электроэнергетика и атомная промышленность
- Теплообменные контуры
- Питательная вода для котлов
- Питательная вода под высоким давлением на теплоэлектростанциях
Технические характеристики расходомера KROHNE OPTISONIC 4400 HP
Общие сведения
| Тип изделия | Расходомер |
| Наименование серии приборов | OPTISONIC |
| Позиционирование продукта | Для жидкостей под высоким давлением |
| Принцип измерения | Ультразвуковой |
| Измеряемые среды | Жидкости |
Рабочие условия
| Рабочее давление | max. 490 бар изб/ 7170 фунт/кв. дюйм изб |
Материалы
| Измерительная труба | Аустенитная нержавеющая сталь (1.4404/316L) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN25…1000 ASME (B 16.5): 1…40″ |
| Номинальное давление (ASME B 16.5) | Cl 4500# |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Частотный, Предельные выключатели, Импульсный, Cостояния |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Modbus RTU, Profibus-DP, Profibus-PA |
Характеристики
| Модель | OPTISONIC 4400 HP |
