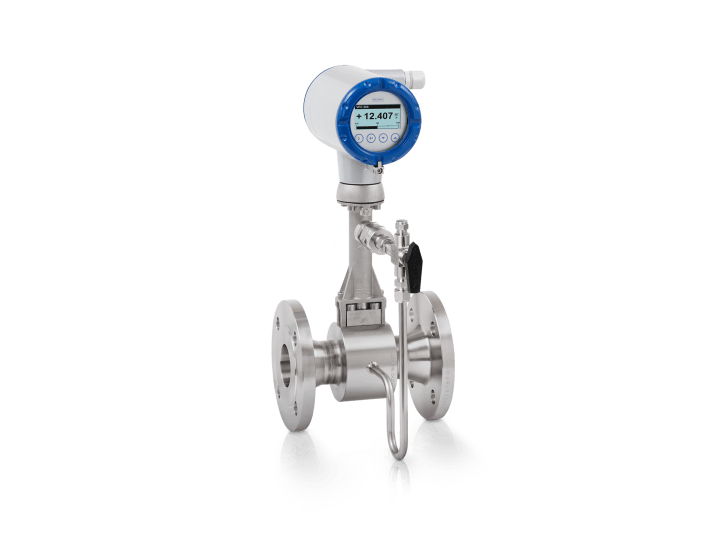

Вихревой расходомер KROHNE OPTISWIRL 4200

• Для жидкостей, (влажных) газов, насыщенного и перегретого пара (+240°C)
• Встроенное измерение P+T: непосредственный вывод данных по массе, номинальному расходу и/или энергии, суммарной/полезной тепловой энергии
• Фланец: DN15…300 / ½…12″; бесфланцевая версия: макс. DN100 / 4″
• 2-проводный, 4…20 мА, HART^®, FF, Profibus-PA

Описание расходомера KROHNE OPTISWIRL 4200

OPTISWIRL 4200 представляет собой вихревой расходомер со встроенным датчиком температуры. Он предназначен прежде всего для измерения расхода жидкостей, сухих или влажных газов и насыщенного или перегретого пара в системах технологического обеспечения (вспомогательных контурах) и распределительных сетях. Этот прибор является также оптимальным решением для усовершенствованных систем управления энергопотреблением (в соответствии с ISO 50001), так как доступен с функцией встроенного измерения суммарной и полезной тепловой энергии для пара и конденсата. Для измерения расхода газа и пара при нестабильных рабочих условиях вихревой расходомер может оснащаться опционально доступным встроенным датчиком давления.

Отличительные особенности прибора

• Фланцевое или компактное сэндвич- (бесфланцевое) исполнение (до DN100 / 4″)
• Компактное универсальное устройство для различных рабочих условий
• Встроенное вычисление суммарной и полезной тепловой энергии для пара и горячей воды
• Опционально доступный отсечной клапан для возможности демонтажа датчика давления без прерывания технологического процесса (например, в случае его калибровки или замены)
• Усовершенствованная технология фильтрации сигналов (AVFD, Усовершенствованное детектирование частоты вихреобразования)
• Опционально доступное встроенное сужение номинального диаметра, большой диапазон измерения
• Приблизительно на 45% меньше расходов на монтаж по сравнению с вихревым расходомером с дополнительными датчиками температуры и давления и вычислителем расхода
• Также доступен в сдвоенном исполнении с двумя независимыми первичными преобразователями и преобразователями сигналов в одном устройстве для многопродуктовых трубопроводов
• Возможность поставки в качестве раздельной версии с корпусом полевого исполнения для установки преобразователя сигналов на расстоянии до 50 м / 164 фут от первичного преобразователя
• Сертификация по SIL 2/3
• Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK

Типичные применения

Общее

• Применения общего назначения в секторе энергетики: распределение энергии во вспомогательных контурах и системах инженерной коммуникации
• Измерение (не)проводящих жидкостей, газов, насыщенного и перегретого пара
• Измерение суммарной/полезной тепловой энергии пара и горячей воды
• Мониторинг работы компрессоров и оценка подаваемого атмосферного воздуха (FAD)
• Измерение потребления промышленных газов (природный газ, азот и т.д.)
• Измерение потребления в системах сжатого воздуха

Химическая и иные перерабатывающие отрасли промышленности

• Углеводороды, термические масла и т.д.
• Растворители
• Опреснённая вода
• Газы, сварочные газы, пар
• Продукты нефтепереработки (бензол, этилен и т.д.)

Металлургическая и сталелитейная промышленность

• Контуры охлаждения
• Сжатый воздух
• Инертные газы
• Кислород
• Природный газ
• Пар

Пищевая промышленность и производство напитков

• Очищенная и опреснённая вода
• CO₂
• Измерение газа, потребляемого горелками
• Пар

Станкостроение и приборостроение (производство комплектного оборудования)

• Транспортирующий воздух (в системах пневмотранспорта) и т.д. (например, для установок получения стерильного воздуха, упаковочных машин и т.д.)
• Измерение газа, потребляемого горелками

Сектор очистки сточных вод, возобновляемые источники энергии

• Системы измерения расхода сухого и влажного биогаза на входе теплоэнергостанций

Целлюлозно-бумажная промышленность

• Сжатый воздух, пар и т.д.

Нефтегазовая промышленность

• Продукты нефтепереработки (бензол, этилен, пар и т.д.)
• Природный газ
